变频器的数字操作显示盒

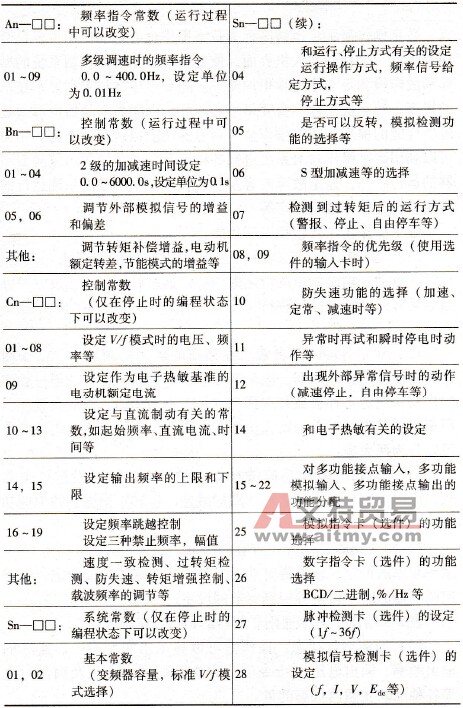

    数字操作显示盒也被简称为数字操作盒。它的作用主要是给用户提供一个良好的人机界面，使变频器及变频器控制系统的操作和故障检测等工作变得更加简单。随着半导体技术和显示技术的提高，数字操作盒本身变得小巧玲珑，而随着变频器内部微处理器性能的提高，数字操作盒所具有的功能也越来越丰富。用户可以利用数字操作盒对系统进行各种运行、停止操作，监测变频器的运行状态，显示故障内容及发生顺序，以及根据系统运行的需要进行各种参数的设定等。    数字操作盒主要包括以下功能：    (1)运行操作。变频器的运行操作包括运行／停止、正转／反转、点动、输出频率的设定等内容，这些操作可以通过顺序控制信号等外部给定信号进行，也可以通过变频器所带的数字操作盒进行。    (2)设定各种内部参数。在新型的数字变频器中，由于使用了高性能的微处理器，内部软件功能非常强，并可以通过数字操作盒来设定各种参数和选择各种所需要的功能。虽然变频器因厂家不同其内部参数的定义也各不相同，但一般来说，内部参数可以分为两大类：    1)与运行环境和功能选择有关的参数。通过设定这类参数，可以决定是否选择进行S型加减速、过转矩检测和防失速功能等。    2)与变频器工作方式有关的参数。例如，V/f模式和PWM载频频率的设定，转矩提升功能，防失速功能的数值设定，加减速调节器的时间设定等控制参数的设定。    表3-3给出了一个通用变频器的参数设定内容。    (3)监测运行状态。操作盒可以显示出频率指令、实际的输出频率、输出电压（指令值）和实际的输出电压及输出电流等各种反映变频器状态的量。    表3-3    一个通用变频器的参数设定内容
    (4)记录和显示故障内容。当变频器的保护功能动作后，可以通过操作盒显示故障内容及其发生顺序，以便用户根据这些信息查找和排除故障。    图3-21给出了一个通用变频器的硬件结构框图。

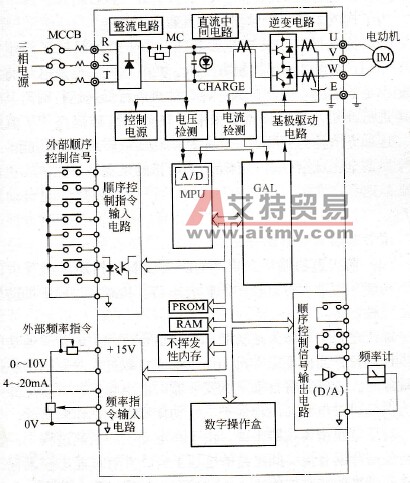

    图3-21    通用变频器的内部结构框图
