变频器的外部接口电路

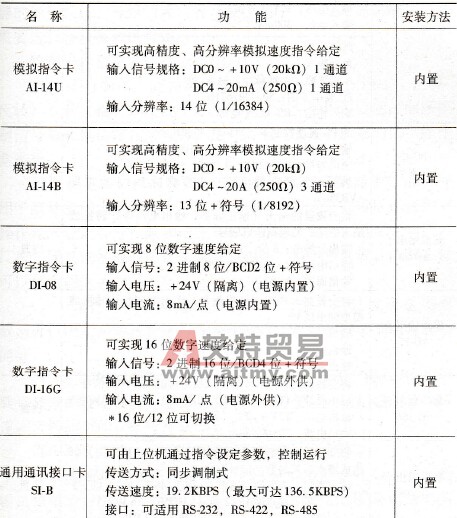

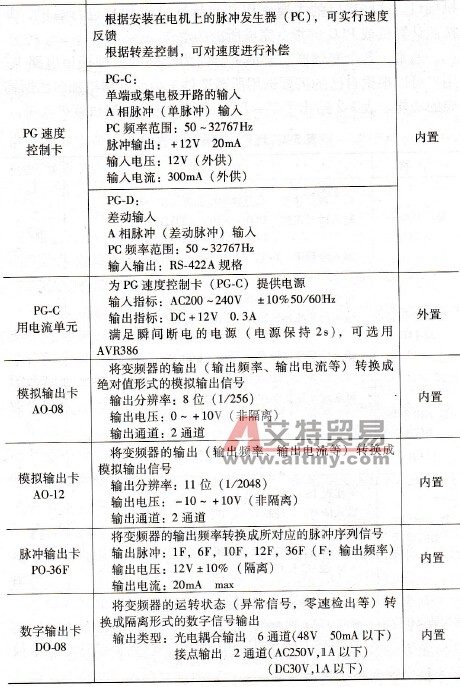

    随着变频器技术的发展和变频器在各种领域中的广泛应用，人们开始将变频器作为控制系统中的一个部件而不是一个设备看待，并对其提出了更多的要求。因此，随着变频器的发展，其外部接口电路的功能也越来越丰富。    外部接口电路的主要作用就是为了使用户能够根据系统的不同需要对变频器进行各种操作，并和其他电路一起构成高性能的自动控制系统。    变频器的外部接口电路通常包括以下的硬件电路：    (1)顺序控制指令输入电路；    (2)频率指令输入电路；    (3)监测信号输出电路；    (4)数字信号输入输出电路。    而变频器和外部信号的连接则需要通过相应的接点或接口进行。这些接点和接口主要有以下内容：    (1)多功能输入端子和多功能输出接点。为了有效地利用有限的输入端子和输出接点，在变频器中采取了可以自由改变这些端子和接点功能的做法，以使变频器具有更多功能。    (2)多功能模拟输入输出信号接点。变频器的模拟输入信号主要包括：频率指令、频率指令的偏置值、频率指令的增益、直流制动的电流指令、过转矩检测值。模拟输出信号主要包括：输出电流检测、输出频率检测。    多功能模拟输入输出信号接点的作用就是使操作者可以将上述模拟输入信号输入变频器和利用模拟输出信号检测变频器的工作状态。    (3)数字输入输出接口。变频器的数字输入输出接口主要用于和数控机床以及PLC的配合使用。其中，数字输入接口的作用是使变频器可以根据数控机床或PLC给出的数字信号指令运行，而数字输出接口的作用则主要是通过脉冲计数器给出变频器的输出频率。    (4)计算机接口。变频器还具有RS-232或RS-485的计算机接口。这些接口的主要作用是和计算机或PLC进行通讯，并按照计算机或PLC的指令完成所需的动作。    通常，各个变频器厂家都备有作为选件的各种接口电路卡。用户可以根据自己的需要选用所需选件来为变频器追加自己所需要的功能。表3-2给出了某一厂家的部分选件，以供读者参考。    表3-2    通用变频器常用选件
