变频器的电动机保护功能

    对电动机的保护功能包括以下内容：    (1)电动机过载保护。该功能的主要作用是通过根据温度模拟而得到的电子热继电器功能为电动机提供过载保护。当电动机电流（变频器输出电流）超过电子热保护功能所设定的保护值时，则电子热继电器动作，使变频器停止输出，从而达到对电动机进行保护的目的。图3-29给出了电子热继电器动作特性。

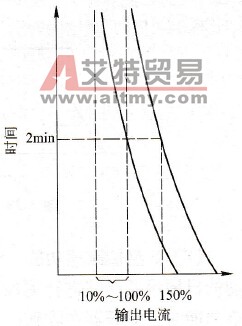

    图3-29    电子热继电器动作特性    对于普通的异步电动机来说，由于是以在工频电源下以额定转速运行为前提的，采用了在电动机轴上安装冷却风扇的方法进行冷却。但是，当采用变频器驱动时，由于在低速范围冷却风扇转速的降低将使风扇的冷却效果变差，电动机的容许温升也相应降低。考虑到上述因素，普通电动机的电子热保护功能在低频范围按照容许温升范围对保护特性进行了一定的补偿，如图3-30所示。而对于变频器专用电动机来说，因为可以用100%的转矩进行连续运行，所以即使在低速区域也可以使用恒转矩特性下的电子热继电器动作特性，如图3-31所示。用户可以根据需要在一定范围内对电子热继电器的动作点和动作特性（热能时间常数）进行调节，以达到最大限度地发挥电动机的作用并为电动机提供过载保护的目的。

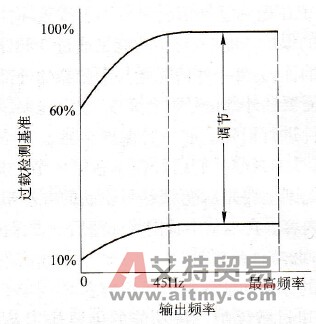

    图3-30    普通电动机用电子热继电器动作特性

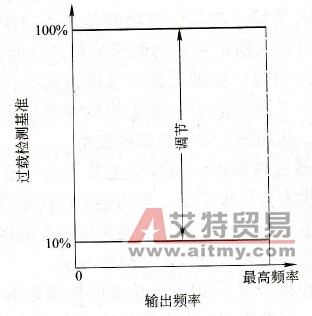

    图3-31    变频器专用电机用电子热继电器动作特性    应该注意的是，这种功能的保护对象主要是普通的四极三相异步电动机，而对其他类型的电动机有时则不能提供保护，因此必须注意研究对象电动机的特性。当用同一台变频器同时驱动数台电动机时，则应该另外接人热敏继电器。    (2)电动机失速保护。通过光码盘等速度检测装置对电动机的速度进行检测，并在由于负载等原因使电动机发生失速时对电动机进行保护。    (3)光（磁）码盘断线保护。在转差频率控制和矢量控制方式中需要采用光（磁）码盘进行速度检测。当光（磁）码盘出现断线时，变频器的控制电路可以根据信号的波形和电流检测出码盘的故障，从而避免变频器和驱动系统出现故障。
