变频器的复合模块

    复合模块是一种将变频器主电路的整流电路、制动电路以及逆变电路封装在一起的器件。由于各种电路已经处于同一封装之内，与分别组装时相比有体积小，可以节约装配时间等优点，因此可以降低变频器的成本。但是，复合模块的缺点是放热效率差，所以只能用于小电流的变频器。目前复合模块中的半导体开关器件基本上为IGBT。图2-23给出了复合模块的等效电路。

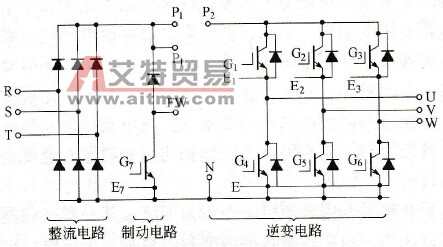

    图2-23    复合模块的等效电路    虽然半导体换流器件的种类很多，但因其容量及开关速度等特性各不相同，所以其用途也各不相同。图2-24给出了常用半导体换流器件的容量比较。

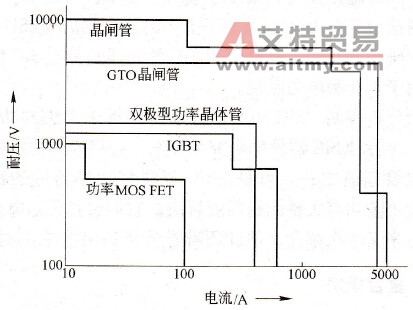

    图2-24    常用半导体换流器件的容量比较
