变频器的用户专用智能功率模块ASIPM

    ASIPM( Application Specific Intelligent Power Module)是一种全新的智能功率模块，它的应用能够简化小型变频器的设计，在减小体积降低成本的同时大大提高变频器的性能。如图2-20所示，ASIPM集成了整流电路、制动电路、逆变电路、电流传感器、驱动和保护电路。    图2-21所示的是ASIPM的功能框图。    上臂IGBT:驱动电路，高低压电平转换电路，实现单一电源供电的自举电路以及欠压保护电路。    下臂IGBT:驱动电路，过电流、短路保护IGBT关断电路，控制电源欠压保护。    故障信号输出：下臂IGBT短路保护时或下臂控制电源欠压保护时。    电流检测：逆变器直流母线电流模拟量检测功能（检测下臂IGBT母线电流）。    基板温度检测：内置检测基板温度的热敏电阻。    输入接口电路：SV系列CMOS/TTL电路，施密特触发接收电路，防止上下臂同时输入导通信号的内部自锁电路。    ASIPM由于各种电路已经处于同一封装之内，与分别组装时相比有体积小，可以节约装配时间等优点，因此可以降低变频器的成本。但是，ASIPM的缺点是散热效率差，所以只能用于小电流的变频器。

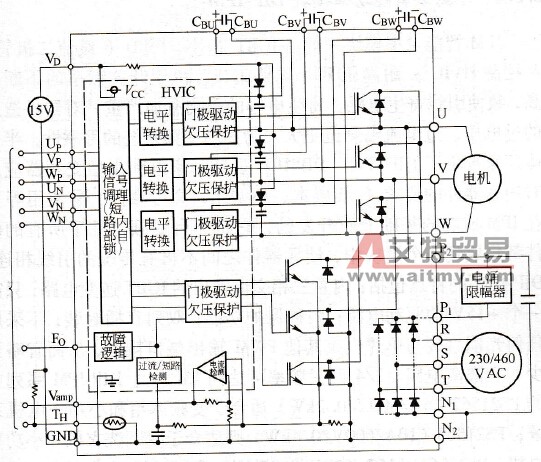

    图2-21    ASIPM功能框图    CBU±，CBV±，CBW±-上臂驱动电源端子；GND-其他端子；VD-驱动电源端子；    Up，Vp, Wp，UN，VN，WN-控制信号输入端子；Fo-故障输出端子；    Vamp-下臂IGBT母线电流检测端子；R，s，T-整流桥电源端子；    P1-整流桥输出端子；P2-逆变器电源端子；N1-整流桥地端子；    N2-逆变器地端子；TH-温度检测端子；U，V，W-逆变器输出端子
