变频器的基本构成

    变频器的发展已有数十年的历史，在变频器的发展过程中也曾出现过多种类型的变频器，但是目前成为市场主流的变频器基本上有着图2-5所示的基本结构。
    图2-5    变频器的基本构成    图2-6给出了一个典型的电压控制型通用变频器的硬件结构框图。而对于采用了矢量控制方式的变频器来说，由于进行矢量控制时需要进行大量的运算，其运算电路中有时还有一个以DSP（数字信号处理器）为主的转矩计算用CPU以及相应的磁通检测和调节电路。

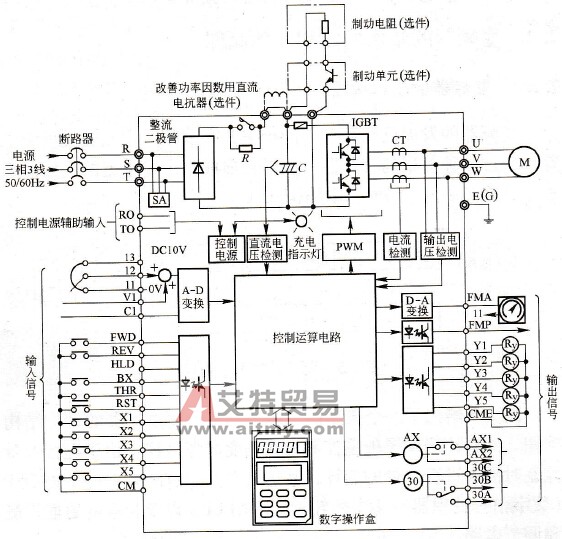

    图2-6    电压控制型通用变频器硬件结构
