常见的MM440变频器接线及其参数设置

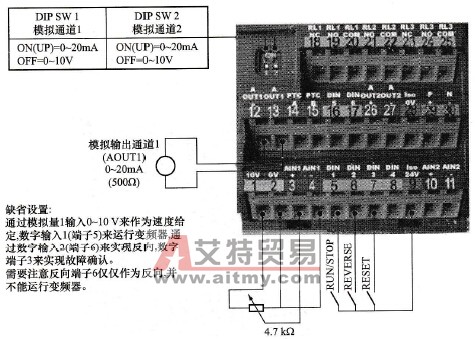

    常见的MM440变频器接线及其参数设置如下：    (1)系统缺省设置：用电位计来控制变频器频率。系统缺省设置，在按图2-29接线的情况下，不许修改任何参数。电位计的最小阻抗为4. 7kΩ。此时变频器通过电位计来调整频率，端子启动。
    图2-29    用电位计来控制变频器频率    (2) 4～20mA输入。如图2-30所示，对于0～20mA或4～20mA需要设置的参数：P0003=3；P0756[0] =2（模拟通道1选择电流输入）；P0756[1]=2（模拟通道2选择电流输入）    如果不是0～20mA而是修改到4～20mA，则还需要设置：P0758[0]=4 mA；P0758[1] =4 mA；P0761[0] =4死区；P0761[1] =4死区。    注：方括号内的数字表示索引号，如P0756[0]可调参数0756，索引1，P0756[0，…，n]可调参数0756，索引0～n（n为可配置）。[0]表示针对模拟通道1；[1]针对模拟通道2。如果仅需要一路模拟输入，仅修改相应索引号即可。

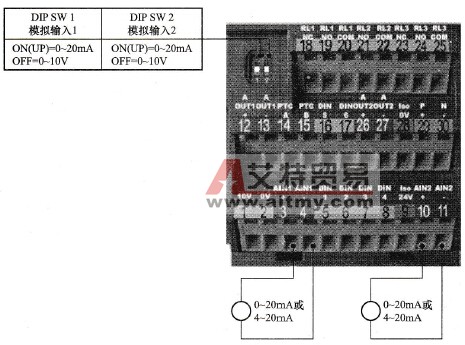

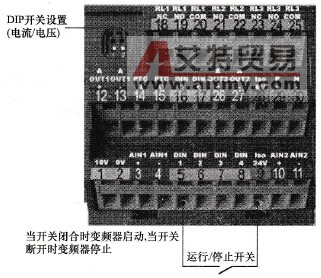

    图2-30    电流输入的接线    如果输入为0～10V信号，则一方面需要设置DIP开关，另外一方面还需要设置参数：P0756[0] =0（模拟通道1选择电压输入）；P0756 [1] =0（模拟通道2选择电压输入）。    (3)两线开关控制。缺省设置，不必要修改任何参数。如图2-31所示，在端子5和9短接的情况下，变频器运行，断开则停止，注意启动信号不能与电源同时供给，上电后需要1～2s的延迟后再给启动信号。
    图2-31    两线控制
