MM4变频器供水PID功能介绍

    西门子变频器的比例积分微分(Proportion Integration Differentiation，PID)控制属于闭环控制，是使控制系统的被控量迅速而准确地无限接近目标值的一种手段。即实时地将传感器反馈回来的信号与被控量的目标信号相比较，以判断是否达到预期的目标，如未达到则根据两者偏差继续调整，直至达到预定的控制目标为止。    如图2-35所示，将压力传感器装在水泵附近的主出水管上，其感受到的压力转化为电信号作为反馈信号。变频器内置调节器作为压力调节器，调节器将来自压力传感器的压力反馈信号与出口压力给定值比较运算，其结果作为频率指令输送给变频器，调节水泵的转速使出口压保持一定。即当用水量增加、水压降低时，调节器使变频器输出频率增加，电动机拖动水泵加速，水压增大；反之，当用水量减少、水压上升时，调节器使变频器输出频率减少，电动机拖动水泵减速，水压减小。另外，PID闭环控制功能也用于其他被控量的控制，如温度、速度等。    MM4系列变频器供水PID控制如图2-36所示，其中P2251控制方式需要设置为“0”  （即PID作为设定值），微分系数P2274根据工艺情况进行审慎修改（如供水情况可以为0），滤波限幅P2265/P2267／P2268通常采用默认值。

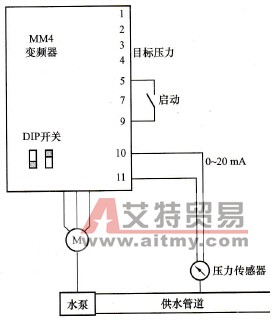

    图2-35    MM4系列变频器的压力控制

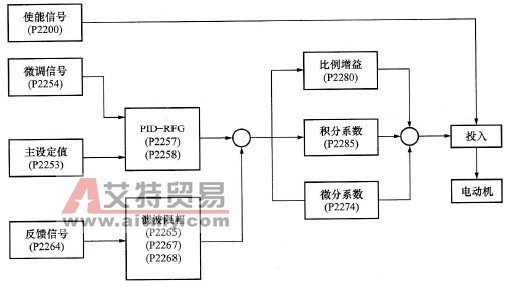

    图2-36    MM4系列变频器供水PID控制
