DriveMonitor的数据文件转换为STARTER的数据文件

    MM4系列变频器可以使用DriveMonitor和STARTER作为调试工具，但是两者之间的数据文件不相同，将DriveMonitor的数据文件转换为STARTER的数据文件的具体步骤如下：    (1)将所有要转化的文件(devices)都保存在一个文件夹中，如“DriveMonitor Convert”。    (2)将“ExecuteDNL txt”脚本文件也保存在"DriveMonitor Convert”文件夹中。    (3)在STARTER中，新建与DriveMonitor中要转化的相同设备，并且版本与“DriveMonitor Convert”文件夹中的版本相同。下面所述示例中，选择MICROMASTER 440 V2.1。    (4)为设备建立脚本文件夹。在STARTER中右击“MICROMASTER 440”，单击“Experts”→“Insert script folder”，如图3- 37所示。在MI-CROMASTER 440树状列表中就会出现一个新的文件夹“scriptS”，如图3- 38所示。    (5)单击“ASCII import...”，打开“ExecuteDNL. txt”脚本文件，命名脚本文件，如图3-39所示。    (6)右击脚本，并单击“Ac。ept and execut。”执行脚本文件。或者通过双击按钮打开脚本，单击“Accept and execute”选项。图3- 40为脚本执行示意图。    (7)转换文件。打开“DriveMonitorConvert”文件夹中已存的MICROMASTER 440V2.1．dnl文件。    (8)脚本运行完成后DNL文件中的P参数都已经转换到STARTER驱动项目中，按照常规方式保存，如图3 - 41所示。    (9)执行上述步骤将每一个需要转化的变频器驱动都由DriveMonitor都导入到STARTER。当所有数据都转换完成后，脚本文件夹可以删除。

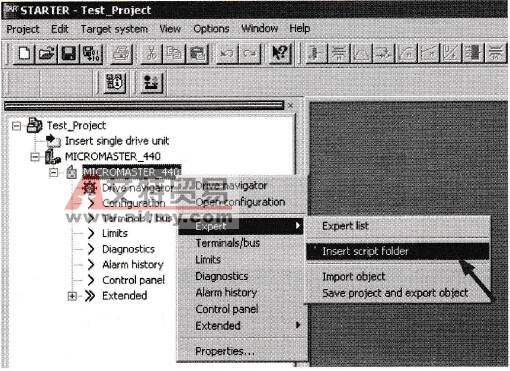

    图3 - 37    为设备建立脚本文件夹
    图3 - 38    新的文件夹“scriptS”

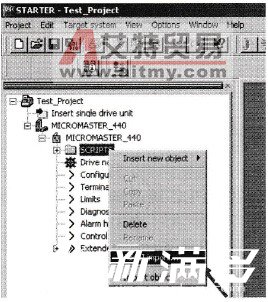

    图3- 39    命名脚本文件

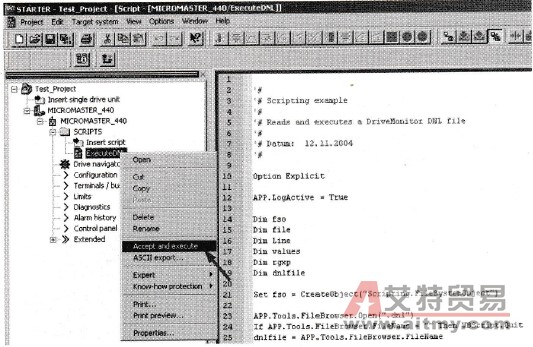

    图3 - 40    脚本执行示意

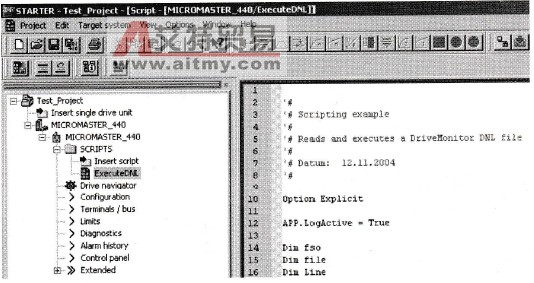

    图3 - 41    转换到STARTER驱动项目
