异步电动机的接法

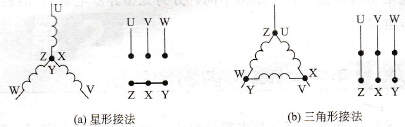

    异步电动机有星形(Y)接法和三角形(△)接法两种，具体接线分别如图2-2所示。    ①额定电压380V／220V，接法为星／三角。这表明电动机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。切不可误将星形接成三角形，将烧毁电动机。
    图2-2    异步电动机的两种接法    ②额定电压为380V，接法为三角形，这表明定子每相绕组的额定电压是380V,适用于电源线电压为380V的场合。    如果电动机额定电压为220V（日本工业电压为220V，电动机额定电压为220V，民用照明为110V），电动机原接法为三角形，可改成星形接法接到380V电压上。如电动机已经是星形接法，则不能再接到380V电源上。    目前，我国三相异步电动机功率在3kW以下的一般用星形接法，4kW及以上时，均采用三角形接法，以利于广泛采用星一三角降压启动。    星形启动的目的是降低电动机的启动电流，减少对电网的冲击。星形启动时，加在定子每相绕组上的电压为电源电压的1／3 (220V)，待电动机转速接近额定转速时，转为三角形运转。    由计算得知．定子绕组接成星形启动时，由电源供给的启动电流仅为接成三角形时的1／3，星形接法时的启动转矩也减小为三角形接法时的1／3。    星一三角降压启动设备简单，成本较低，但启动转矩较小．所以只适用于空载或轻载启动的电动机。
