异步电动机完整的等效电路是怎样的？

    答把定子等效电路和转子等效电路放到一起，就可以得到完整的等效电路。说明如下：    1．定、转子等效电路的合并    把上面的定、转子等效电路放到一起，就得到如图0-9 (a)所示的等效电路。

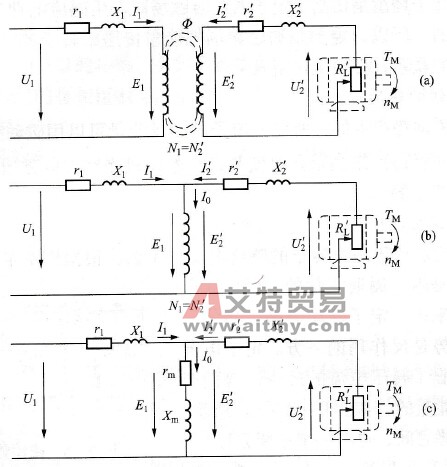

    图0-9    完整的电动机等效电路    (a) N1≠N′2时的定、转子等效电路；(b)N1=N′2时自定、转子等效电路；    (c)电动机等效电路的完成    因为在把转子绕组变换成等效三相绕组时，使每相等效绕组的匝数N′2与定子每相绕组的匝数N1相等，即    N1=N′2    所以，定、转子绕组在电路中可以合二为一，如图0-9 (b)所示。中间的绕组统称为励磁绕组。    2．励磁支路    励磁绕组所在的电路称为励磁支路，由电阻rm和电抗Xm所构成，如图0-9(c)所示。rm和Xm的物理意义如下：    rm是铁损（包括涡流损失和磁滞损失）的等效电阻；Xm则是由主磁通引起的等效电抗。    流经励磁支路的电流称为励磁电流，用I0表示。    图0-9是比较基本的，也是比较常见的等效电路，除此以外，根据不同的需要和考虑，异步电动机的等效电路还可以有各种不同的形式，本书不再赘述。
