异步电动机转子的等效电路是怎样的？

    答笼型异步电动机的转子绕组是由n根“鼠笼条”构成的，如图0-7(a)所示。每一根“鼠笼条”为“一相”，故转子电路是n相电路，如图0-7(b)所示。这样的电路，是难以和定子电路进行比较和联系的。为了得到能够和定子电路进行比较和联系的等效电路，需要进行两个变换：

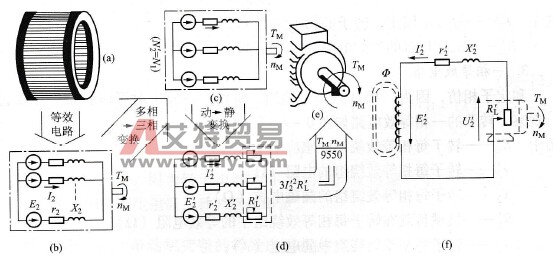

    图0-7    转子电路的等效变换    (a)笼型转子；(b)转子的电路；(c)等效三相电路；    (d)静止三相电路；(e)电动机外形；(f)一相等效电路    1．相数变换    为了使转子电路能和定子电路间建立联系，用一个等效的三相绕组去代替n相绕组，如图0-7 (c)所示。在这里，等效的条件是：    (1)等效三相绕组的功率，必须和原来的n相绕组的总功率相等。    (2)等效绕组的每相匝数与定子绕组相同。    2．动静变换    因为转子是旋转的，它在轴上输出的是电磁转矩TM和转速nM，输出功率为机械功率    (0-9)式中P2-电动机的输出功率(kW)；    TM-电动机的电磁转矩(N·m)；    nM-电动机轴上的转速( r/min)。    所谓“动一静变换”，就是把旋转的、输出机械能的转子等效地变换成静止的“转子电路”。其具体方法是：因为机械功率P2是有功功率，所以，在电路里串入一个等效的有功元件RL，如图0-7 (d)所示。等效电阻的条件是：在RL上所消耗的有功功率应该和电动机输出的机械功率相等（因为是等效电路，所以电路中各参数都缀以“′”），即    (0-10)式中I′2—等效电路中，转子的相电流(A)；    R′L-机械负载的等效电阻(Ω)。    3．一相等效电路    和定子相仿，因为三相电路是对称的，所以，在分析时可以只拿一相来进行观察。转子的一相等效电路如图0-7 (f)所示。图中E′2-转子每相等效绕组的感应电动势(V)；    r′2-转子每相等效绕组的电阻(Ω)；    X′2-转子每相等效绕组的漏磁电抗(Ω)；    R′L-机械负载在转子每相等效绕组中的等效电阻(Ω)；    E′2-转子每相等效绕组中的电流(A)；    U′2-转子每相等效绕组中，机械负载等效电阻两端的电压，相当于转    子绕组的输出电压(V)。
