变频控制柜安装技术方法

    安装一台简单的变频控制柜，要求能进行正反转控制，能进行调速。    (1)绘制线路原理图。根据要求，选取三菱E540系列变频器进行线路原理图绘制（参考图A．4）。    (2)绘制变频器等器件安装布局图（见图A．5），将变频器、交流接触器、继电器、断路器等电气部件安装在网孔板或绝缘板上。    变频器安装在控制柜内部是最普遍的安装方式，占到变频器应用环境的九成以上，其安装应该至少满足以下几个条件。

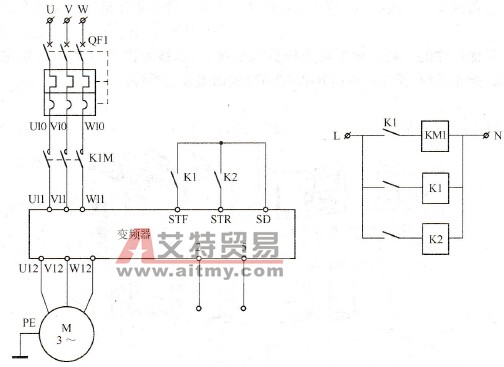

    图A．4    三菱变频控制图

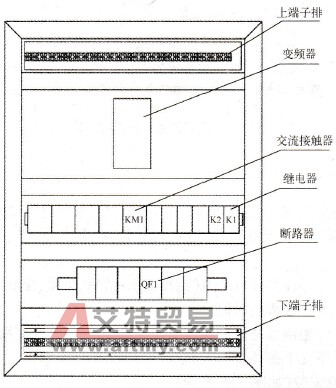

    图A．5    器件安装布局图

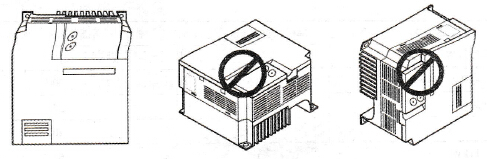

    图A．6    变频器的安装方式    ①变频器应垂直安装（如图A．6所示）；    ②环境温度应该在-10~ 40℃的范围内，如温度超过40℃，则需外部强迫散热或降额使用，有些变频器的上限温度为50℃（如美国ROCKWELL的变频器1336或PowerFlex系列）；    ③湿度要求低于95%，无水珠凝露；    ④外界振动小于一定值(如0. 6g或0.5g)；    ⑤避免阳光直射；    ⑥无其他恶劣环境，如多粉尘、金属屑、腐蚀性流体等。    在变频器的散热方式中，自然散热和对流散热都是利用环境中空气的交换进行的，因此在控制柜内安装这两种散热方式的变频器时，必须考虑到风道设计。通常，控制柜的进风口可以选择柜门前侧底部，出风口可以选择顶部散热，在多台变频器安装时，必须考虑导风装置，以避免变频器上下单纯的层叠式安装。因为在这种层叠式安装设计中，最下面变频器散热后的热风将直接吸入到上面变频器的进风口，最后导致散热效果差。装设了导风装置后，能够保证不同位置的变频器进风温度相当。
