异步电动机定子的等效电路是怎样的？

    为了便于说明，首先从电动机内磁通的特点说起：    1．主磁通和漏磁通    根据所起作用的不同，定子磁通分成两个部分：    (1)主磁通能够穿过空气隙与转子绕组相链，从而把能量传递给转子的部分，称为主磁通，如图0-6(a)中Φ1所示。对于异步电动机的定子绕组来说，反电动势仅指由主磁通引起的自感电动势。    (2)漏磁通不能通过空气隙与转子绕组相链，从而不起能量传递作用的部分，称为漏磁通，如图中Φ0所示。漏磁通因为并不传递能量，故在电路中以漏磁电抗的形式出现，如图0-6 (b)中X1所示。

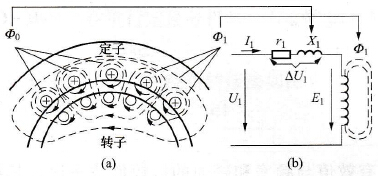

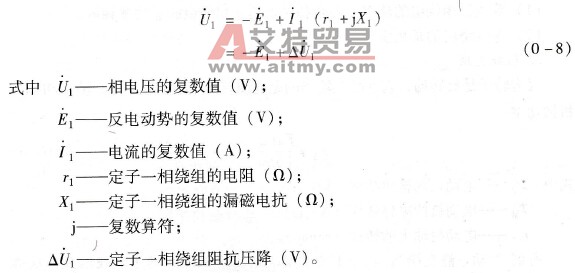

    图0-6    定子侧的电动势平衡    (a)主磁通和漏磁通；(b)定子绕组的等效电路    2．等效电路    图0-6(b)所示为定子绕组的等效电路。它说明，当电源电压做功时，除了要克服反电动势外，还必须克服线圈的电阻和漏磁电抗。    3．电动势平衡方程    由等效电路可以得出，在稳定状态（电流的有效值不变）下，电动势的平衡方程如下
