变频器的加减速方式

    变频器从一个速度过渡到另外一个速度的过程称为加减速，如果速度上升为加速，速度下降为减速。加减速方式主要有以下几种：    (1)直线加减速。变频器的输出频率按照恒定斜率递增或递减，变频器的输出频率随时间成正比地上升。大多数负载都可以选用直线加减速方式。一般定义加速时间为变频器从零速加速到最大输出频率所需的时间；减速时间则相反，指变频器从最大输出频率减至零频所需的时间。    (2)S曲线加减速。变频器的输出频率按照S形曲线递增或递减。    (3)半S形加减速方式。它是S曲线加减速的衍生方式。    (4)其他，如倒L形加减速方式、U形加减速方式、定制斜坡加减速方式等。    图1-15所示为某变频器的加减速方式。

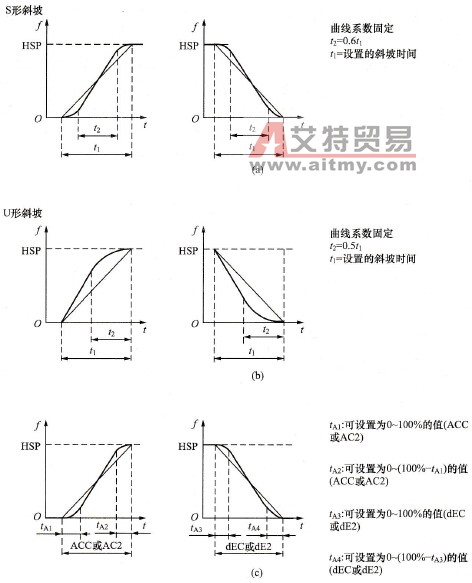

    图1-15    某变频器的加减速方式    (a)S曲线加减速；(b)U形加减速；(c)定制斜坡加减速
