变频器的运转指令方式

    变频器的运转指令方式是指如何控制变频器的基本运行功能，这些功能包括启动、停止、正转与反转、正向电动与反向点动、复位等。    变频器的运转指令方式有操作器键盘控制、端子控制和通信控制三种。这些运转指令方式必须按照实际的需要进行选择设置，同时也可以根据功能进行相互之间的方式切换。    1．操作器键盘控制    操作器键盘控制是变频器最简单的运转指令方式，用户可以通过变频器的操作器键盘上的运行键、停止键、点动键和复位键来直接控制变频器的运转。    操作器键盘控制的最大特点就是方便、实用，同时又能进行故障报警，即能够将变频器是否运行或故障或报警都告知用户，因此用户无须配线就能真正了解到变频器是否确实在运行中、是否在报警（过载、超温、堵转等）以及通过LED数码和LCD液晶显示故障类型。    与变频器的频率给定类似，变频器的操作器键盘通常可以通过延长线放置在用户容易操作的5m以内的空间。距离较远时则必须需要使用远程操作器键盘。    在操作器键盘控制下，变频器的正转和反转可以通过正反转键切换和选择。如果键盘定义的正转方向与实际电动机的正转方向（或设备的前行方向）相反时，可以通过修改相关的参数来更正，如有些变频器参数定义是“正转有效”或“反转有效”，有些变频器参数定义则是“与命令方向相同”或“与命令方向相反”。    2．端子控制    端子控制是变频器的运转指令通过其外接输入端子从外部输入开关信号（或电平信号）来进行控制的方式。这时这些按钮、选择开关、继电器、PLC或DCS的继电器模块就替代了操作器键盘上的运行键、停止键、点动键和复位键，可以远距离控制变频器的运转。    图1-14所示为某变频器的端子控制示意图，通过正转STF(或反转STR)与SD（公共端）之间的闭合来实现正转与反转。

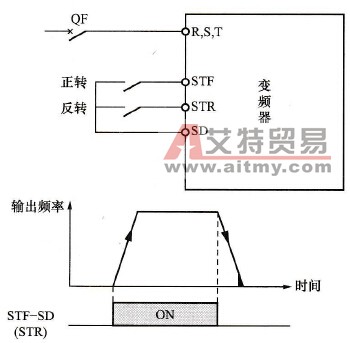

    图1-14    某变频器端子控制示意图    3．通信控制    通信控制的方式与通信给定的方式相同，在不增加线路的情况下，只需对上位机给变频器的传输数据改一下即可对变频器进行正反转、点动、故障复位等控制。
