变频器频率的模拟量给定方式

    模拟量给定方式即通过变频器的模拟量端子从外部输入模拟量信号（电流或电压）进行给定，并通过调节模拟量的大小来改变变频器的输出频率。    模拟量给定中通常采用电流或电压信号，常见于电位器、仪表、PLC和DCS等控制回路。电流信号一般为0～20mA或4～20mA。电压信号一般为0～10V、2～10V、0～±10V、0～5V、1～5V、0～±5V等。    电流信号在传输过程中，不受线路电压降、接触电阻及其压降、杂散的热电效应以及感应噪声等影响，抗干扰能力较电压信号强。但由于电流信号电路比较复杂，故在距离不远的情况下，仍以选用电压给定为模拟量信号居多。    变频器通常都会有2个及以上的模拟量端子（或扩展模拟量端子），有些端子可以同时输入电压和电流信号（但必须通过跳线或短路块进行区分），因此变频器已经选择好模拟量给定方式后，还必须进行参数设置。    图1-11所示为某变频器的模拟量给定方式。

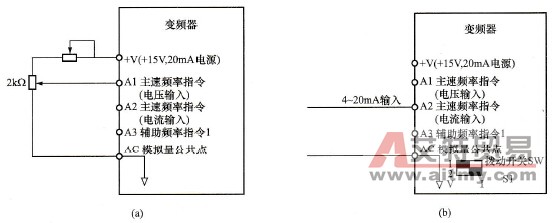

    图1-11    某变频器的模拟量给定方式    (a)频率指令的电压输入；(b)频率指令的电流输入
