变频器的单相半桥逆变电路

来源:艾特贸易2017-06-04

简介电压型单相半桥逆变电路如图 3.26 所示(开关管以 IGBT 为例)。直流侧接有两个参数相同互相串联的大电容,一方面可维持直流侧电压稳定,另一方面可得到直流电源的中间电压的接点

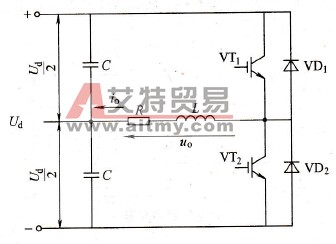

    电压型单相半桥逆变电路如图3.26所示(开关管以IGBT为例)。直流侧接有两个参数相同互相串联的大电容,一方面可维持直流侧电压稳定,另一方面可得到直流电源的中间电压的接点。由IGBT和二极管构成的两个逆导开关串联后接到电源上,两个逆导开关分别为两个桥臂。负载接在直流电源中点和两个桥臂连结点之间。
电压型单相半桥逆变电路
    3.26    电压型单相半桥逆变电路    现在讨论电压型单相半桥逆变电路的工作原理。假设在0t<T/2期间,驱动VT1,使VT2截止;在T2<tT期间,使VT2导通,VT1截止。    当负载为纯电阻负载时,在0t<T2期间,VT1导通,VT2截止,u0= Ud/2;在T2<tT期间,VT2导通,VT1截止,uo=-Ud2。流过负载的电流io的波形与负载端电压uo波形一致,如图3.27所示。

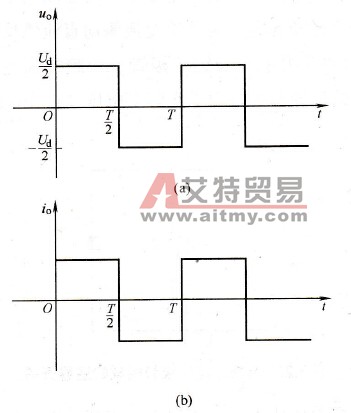

电压型单相半桥逆变电路带电阻负载的波形
    3.27    电压型单相半桥逆变电路带电阻负载的波形    当负载为阻感性负载时,分析电路进入稳态后的一个周期内的情况。由于负载电感储能,负载电压变化时,负载电流不能瞬变,因此在0t<T2期间内,虽然给VT1施加了触发脉冲,但要等到VD1续流结束,即反向电流减小到零后VT1才能导通,反向电流减小的过程,也就是电感储能释放,向电容充电的过程。同理,在T2<tT期间,VT2也要等到通过VD2向电容充电的正向电流减小到零后才能导通。整个过程中,负载电压的变化情况与电阻负载一致,如图3.28所示。二极管导通期间,负载电感中储存的能量向直流侧反馈,反馈的能量就暂时储存在电容中。因此,直流侧电容起着缓冲无功能量的作用。二极管起着在开关管关断后给负载电感续流的作用,故称续流二极管,由于它也是向直流侧回馈能量的通道,也称反馈二极管。
电压型单相半桥逆变电路带阻感负载的波形
    3.28    电压型单相半桥逆变电路带阻感负载的波形    半桥逆变电路的结构简单,使用器件少,缺点是需要两个参数完全一致的电容串联,工作中还要控制两个电容电压的均衡。因此,半桥逆变电路常用于小功率逆变电路中。
