异步电动机的变极调速

    变极调速技术是通过变极多速异步电动机实现调速的。这种多速电动机大都为笼型转子电动机，其结构与基本系列异步电动机相似，现国内生产的有双、三、四速等几类。    变极调速是通过改变定子绕组的极对数来改变旋转磁场同步转速进行调速的，是无附加转差损耗的高效调速方式。由于极对数p是整数，它不能实现平滑调速，只能有级调速。在供电频率f= 50Hz的电网，p=1、2、3、4时，相应的同步转速n0=3000、1500、1000、750r/min。改变极对数是用改变定子绕组的接线方式来完成的（见图1.5），图1.5(a)中p=2，图1.5(b)，(c)中p=1。双速电动机的定子是单绕组，三速和四速电动机的定子是双绕组。这种改变极对数来调速的笼型电动机，通常称为多速感应电动机或变极感应电动机。    多速电动机的优点是运行可靠，运行效率高，控制线路很简单，容易维护，对电网无干扰，初始投资低。缺点是有级调速，而且调速级差大，从而限制了它的使用范围。它适合于按2～4挡固定调速变化的场合，为了弥补有级调速的缺陷，有时与定子调压调速或电磁离合器调速配合使用。

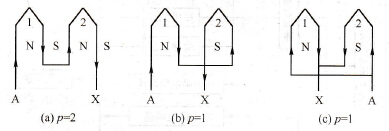

    图1.5    定子绕组改变极对数示意图
