变频器频率的模拟量给定技术方法

    模拟量给定方式即通过变频器的模拟量端子从外部输入模拟量信号（电流或电压）进行给定，并通过调节模拟量的大小来改变变频器的输出频率。模拟量给定中通常采用电流或电压信号，常见于电位器、仪表、PLC和DCS等控制回路（如图1.15所示）。

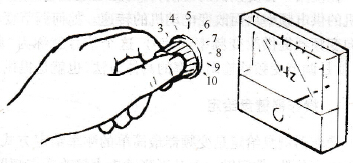

    图1. 15    模拟量给定方式    电流信号一般指0~ 20mA或4~20mA。电压信号一般指0~10V、2~10V、0～±10V、0~5V、1~5V、0~+5V等。电流信号在传输过程中，不受线路电压降、接触电阻及其压降、杂散的热电效应以及感应噪声等影响，抗干扰能力较电压信号强。但由于电流信号电路比较复杂，故在距离不远的情况下，仍以选用电压给定为模拟量信号居多。    变频器通常都会有两个及以上的模拟量端子（或扩展模拟量端子），如图1. 16所示为三菱A500/A700系列变频器的模拟量输入端子（端子2、4、1分别为电压输入、电流输入和辅助输入）。    有些模拟量端子可以同时输入电压和电流信号（但必须通过跳线或短路块进行区分），因此对变频器已经选择好模拟量给定方式后，还必须按照以下步骤进行参数设置。    (1)选择模拟量给定的输入通道：    (2)选择模拟量给定的电压或电流方式及其调节范围，同时设置电压／电流跳线，注意必须在断电时进行操作；    (3)选择模拟量端子多个通道之间的组合方式（叠加或切换）；    (4)选择模拟量端子通道的滤波参数、增益参数、线性调整参数。

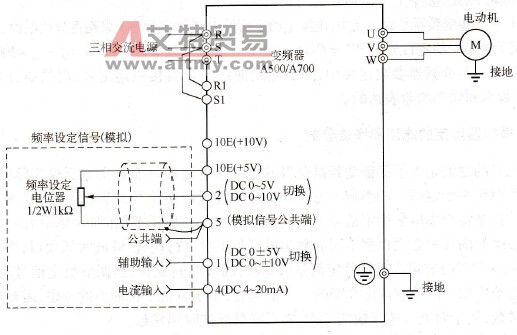

    图1. 16    三菱A500/A700系列变频器模拟量端子
