怎样作出低频时的电流-转矩曲线？

   将变频器的输出频率给定在较低频率fX1，转矩提升量预置为较大值，其U/f线如图5-26 (b)所示。记录当负载转矩由大变小时，电动机电流的变化规律。

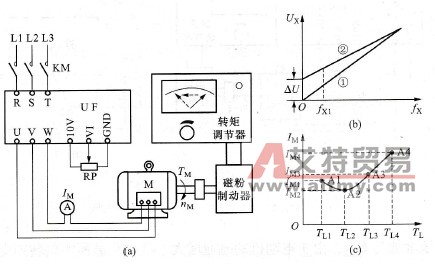

    图5-26    IM=f（TL）试验    (a)试验方法；(b)转矩提升；(c)电流曲线    先将负载转矩调至TL4，测得电动机电流为IM4，如图5-26 (c)中A4点；又将负载转矩下降至TL3，电动机电流减小为IM3，如图5-26 (c)中A3点；再将负载转矩下降至TL2，电动机电流进一步减小为IM2，如图5-26 (c)中A2点；负载转矩继续下降至TL1，电动机电流非但并不减小，反又增加为IM1，如图5-26 (c)中A1点。这是因为，当负载很轻，而转矩提升又较大时，电动机的磁路将饱和，励磁电流增大的原因。
