怎样实现多台水泵的切换控制？

    以一台变频器控制三台水泵为例，其主电路如图6-14所示。    水泵电动机规格：75kW、142. 4A、980r/min。    变频器选型：选艾默生TD2100系列供水专用变频器100kVA、152A、配用75kW电动机。    1．主电路特点    不论采用何种变频器，其切换控制的主电路都是相同的。今以1台变频器控制3台水泵（简称1控3）为例，主电路如图6-14所示。    接触器KMS用于将电源接至变频器；接触器KM0、KM2和KM4分别用于将电动机M1、M2、M3接至变频器；接触器KM1、KM3、KM5分别用于将电动机M1、M2、M3接至工频电源。    由于接触器KM0和KM1、KM2和KM3、KM4和KM5一旦同时接通，将使工频电源与变频器的输出端相接，使变频器的逆变桥迅速损坏，因此必须可靠互锁，建议选用具有机械联锁的接触器。

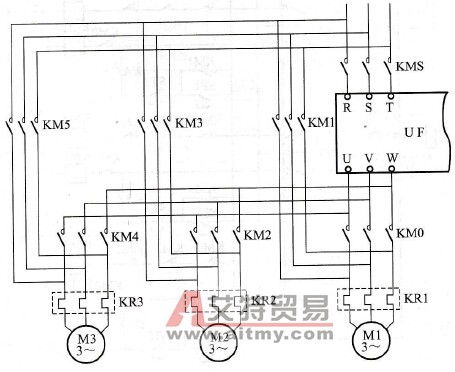

    图6-14    1控3的主电路    2．切换控制电路    艾默生TD2100系列变频器的内部具有扩展继电器，如图6-15所示。

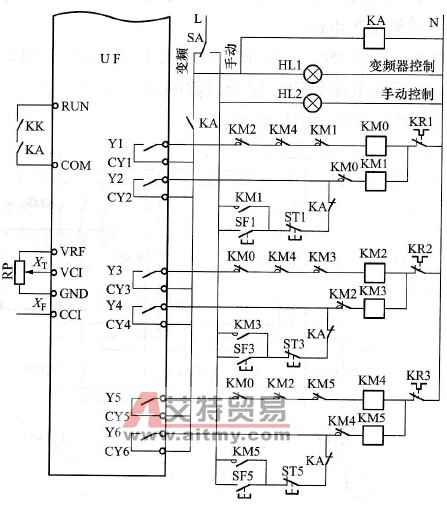

    图6-15    多台泵的切换控制电路    转换开关SA用于选择“变频控制”和“手动控制”，分述如下：    (1)手动控制所谓手动控制，是所有水泵都只能在工频电源下运行。每台水泵的起动和停止，由人工进行，相互间并无联锁。    手动控制时，变频器内部的扩展继电器都不起作用，故接触器KM0、KM2和KM4都不可能得电。    当SA合至“手动控制”侧时，指示灯HL2亮，说明手动控制电路已经接通。    接触器KM1、KM3、KM5分别通过按动合（常开）按钮SF1、SF3、SF5而得电，使电动机M1、M2、M3工频起动；又分别通过按动断（常闭）按钮ST1、ST3、ST5而断电，使电动机M1、M2、M3停止。    (2)变频器控制即各台水泵按照上面所说的切换程序运行。    当SA合至“变频器控制”侧时，指示灯HL1亮，说明变频器控制电路已经接通。同时，继电器KA得电。    KA的动合（常开）触点闭合，使变频器能够运行（端子RUN能够接受控制），同时使接触器KM0~ KM5能够接受变频器内Y1~Y6的控制。    KA的动断（常闭）触点断开，使按钮开关SF1~SF5、ST1~ST5都不起作用。    由于变频器每次只能接一台电动机，故每台变频接触器除了和工频接触器必须可靠互锁外，也和其他电动机的接触器互锁。以电动机M1的变频运行为例，接触器KM0除了和KM1互锁外，还和KM2（控制电动机M2）、KM4（控制电动机M3）互锁。
