变频器的频率设置信号增益

    频率设置信号增益功能仅在用外部模拟信号设置频率时才有效，是用来解决外部设置信号电压与变频器内电压(+10V)不一致的问题，同时方便模拟设置信号电压的选择。当给定信号为最大值Xmax时，对应的最大给定频率fXM与变频器预置的最大输出频率fmax之比的百分数定义为频率增益，用G%表示。    (5-3)    式中：G%为频率增益；fmax为变频器预置的最大频率(Hz); fXM为虚拟的最大给定频率(Hz)。    变频器的最大给定频率fXM与最大频率fmax不一定相等，当频率增益G%<100%时，变频器实际输出的最大频率就等于给定频率fXM，如图5-6中的曲线②所示。当频率增益G%>100%时，变频器实际输出的最大频率等于最大频率fmax，如图5-6中的曲线③所示。当输入最大信号时，若输出频率不满足要求，可通过调整频率增益G%解决。G%下调时最大输入信号的频率下降；相反，G%上调时最大输入信号的频率上升。

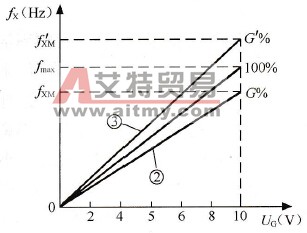

    图5-6    频率增益
