变频器的偏置频率

    偏置频率又叫偏差频率，其作用是当频率由外部模拟信号（电压或电流）进行设置时，可用偏置频率调整频率设置信号最低时的输出频率，频率设置信号与输出频率的关系如图5-5所示。当变频器的频率设置信号为0%时，偏置频率的偏差值可作用在0~fmax范围内，有的变频器（如明电舍、三垦等品牌）还可对偏置极性进行设置。若在系统调试中，当频率设置信号为0%，变频器的输出频率不为零而为某一频率值时，可将偏置频率设置为变频器输出的某一频率的负值，即可使变频器输出频率为零。偏置频率用fBI表示，也可用偏置频率的百分数fBI%表示。      (5-2)    式中：fBI%为偏置频率百分数；fBI为偏置频率(Hz)；fmax为变频器的最大输出频率(Hz)。

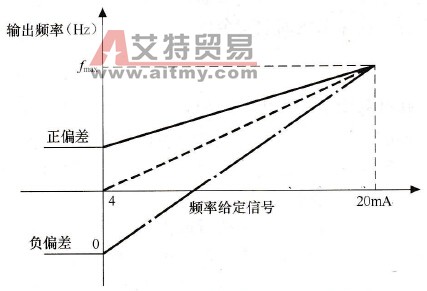

    图5-5    频率设值信号与输出频率的关系图
