变频器的利用多功能端子的给定方式

    在变频器的外接给定方式中，通常使用电位器来进行频率给定，如图5-25 (a)所示。但电位器给定有许多缺点，具体如下。

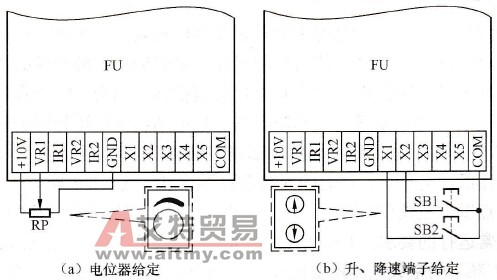

    图5-25    电位器给定与升、降速端子给定    ①电位器给定实质上是电压给定方式之一，属于模拟量给定，其给定精度较差。    ②电位器的滑动触点与碳膜（或金属膜）之间容易因磨损而接触不良，导致给定信号不稳定，甚至发生频率跳动等现象。    ③由于给定电源的电压较低，因此，当操作位置与变频器之间的距离较远时，线路上的电压降将进一步影响频率的给定精度，同时也较容易受到其他设备的干扰。    利用多功能端子进行频率给定时，只需接入两个按钮开关即可，如图5-25 (b)所示。利用多功能端子进行频率给定的优点如下。    ①多功能端子给定属于数字量给定，精度较高。    ②用按钮开关来调节频率，操作简便，且不易损坏。    ③因为是开关量控制，故不受线路电压降的影响，抗干扰性能极好。因此，在变频器进行外接给定时，应尽量少用电位器给定，而采用多功能端子给定。
