变频调速系统的开关量输入输出电路隔离技术

    考虑到控制电路的抗干扰性能，开关量输入、输出电路均应采用光电耦合器。带光电耦合器的开关量输入电路如图3-18所示。外电路电源为+15V，变频器电源为+24V，两个电源是隔离的。当开关S断开时，光电耦合器的发光二极管熄灭，光电晶体管呈高阻特性，A点为低电平，经与门后输出电压为低电平。当开关S闭合时，光电耦合器的发光二极管发光，光敏管呈低阻特性，A点为高电平，经与门电路后输出电压为高电平。    采用光电耦合器的开关量输出电路如图3-19所示。+5V电源为执行器电源，+24V电源为开关量输出电源，两个电源是隔离的。当DO接口端输出高电平时，经与非门电路，A点为低电平，经光电耦合器使驱动晶体管VT导通，出口继电器K得电吸合。当输出低电平时，经与非门电路，A点输出高电平，经光电耦合器件使VT截止，K释放。

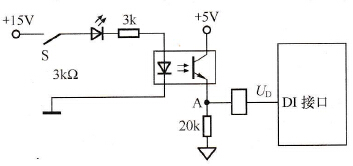

    图3-18    带光电耦合器的开关量输入电路

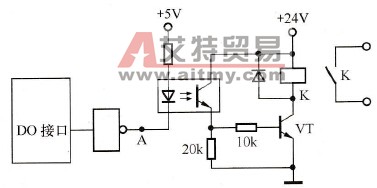

    图3-19    带光电耦合器的开关量输出电路
