通用变频器的控制电路简介

    随着变频器在交流调速中的越来越广泛地应用，对变频器结构的了解就显得尤为重要。通用变频器的系统由主电路、控制电路、保护电路等组成。    主电路主要由整流电路、中间直流环节和逆变器三部分组成。控制电路由频率、电压的运算电路，主电路的电压、电流检测电路，电动机的速度检测电路，将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路等组成。无速度检测电路为开环控制电路；增加了速度检测电路为闭环控制电路。控制电路如图4-24所示。

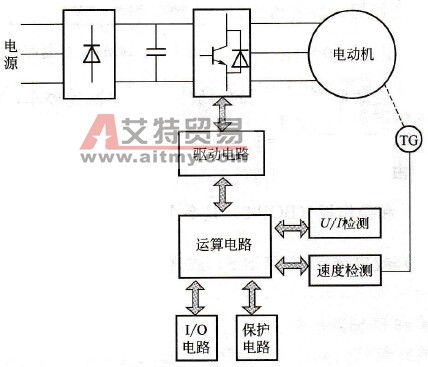

    图4-24    变频器控制电路原理框图    ①运算电路将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。    ②电压、电流检测电路为与主回路电位隔离检测电压、电流的电路。    ③驱动电路为驱动主电路器件的电路，它与控制电路隔离，控制主电路器件的导通与关断。    ④I/O电路使变频更好地人机交互，其具有多信号（比如运行多段速度运行等）的输入，还有各种内部参数（例如电流、频率、保护动作驱动等）的输入。    ⑤速度检测电路将装在异步电动机轴上的速度检测器（TG、PLG等）的信号设为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。    ⑥保护电路检测主电路的电压、电流等。当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压、电流值。
