变频器的编码方式及功能码的预置

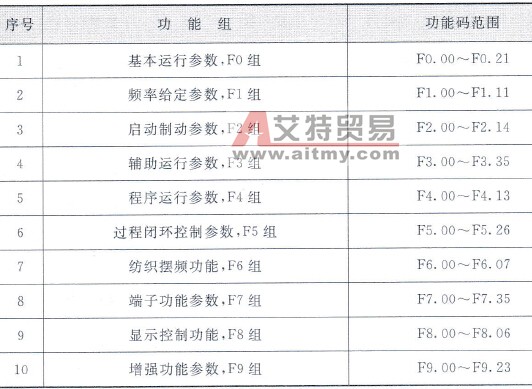

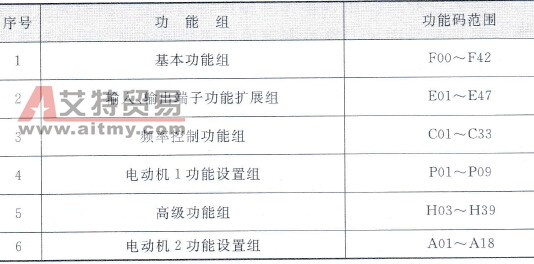

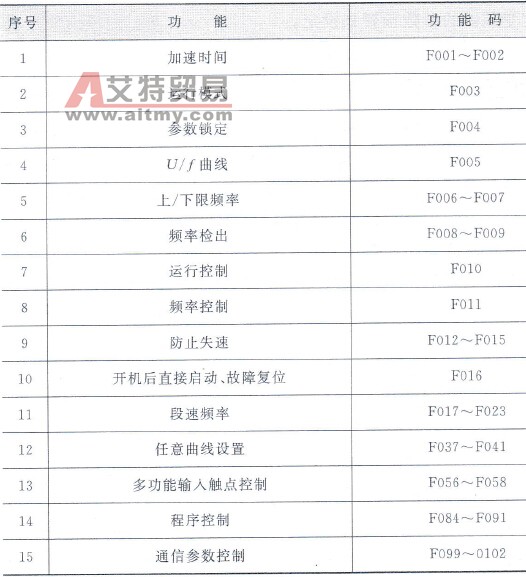

    变频器在出厂时，根据一般应用，将变频器的基本功能参数进行了初预置，称为“工厂设置”。变频器在现场应用时，“工厂设置”的基本功能参数大部分不用修改，当有些参数不能适应现场工作需要时，就必须进行修改。修改功能参数必须做两方面的工作，一是将需要修改的功能参数码找出来；二是将需要修改的功能参数码预置到变频器中去。功能码的预置比较容易，而哪些功能参数码需要修改，功能参数码的值选多少，要根据工作需要和在调试中确定。    ①功能码。上述介绍的变频器功能，均为变频器的基本功能，这些功能不论什么品牌的变频器，基本上都具备。在各类品牌的变频器中，除了上述基本功能之外，还有一些自己的特色功能。每个品牌的变频器，都把自己所有的功能编成功能代码，以编码表的形式写在自己变频器的使用说明书中，并在说明书中对这些功能代码的使用进行说明。一些简易基本U/f变频器，功能代码较少，也有近百种，一些功能较全、档次较高的变频器，功能代码多达数百种。这些功能代码，各个厂家都有自己的编码方式，归纳起来有以下3种。    a．连续编码方式。这种编码方式对功能码的性质不进行分类，功能码从头到尾用一个字母表示。如森兰S61系列变频器、台安N2系列变频器、佳灵JP6C-T9变频器、三垦SAMCO-VM05系列变频器等。表1-19是台安N2系列变频器的编码方式。    b．分组编码方式。把所有功能码按性质分组，每组功能码用一个字母表示，或者用分组号表示。表1-20和表1-21是富士G11S系列和艾默生EV2000系列变频器的编码方式。    表1-19    台安N2系列变频器的编码方式
    表1-20    富士G11S系列变频器编码方式
    表1-21    艾默生EV2000系列变频器编码方式

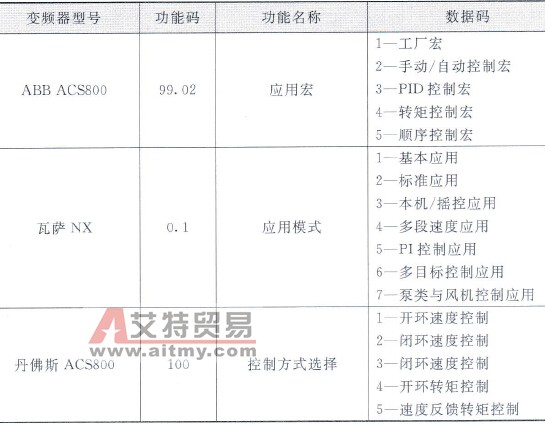

    c．应用宏方式。把变频器常见的应用场合需要预置的功能集中在一起，作为“宏指令”，称为“应用宏”或“应用模式”。用户在进行功能预置时，首先根据生产机械对拖动系统的要求，选择一种比较接近的应用宏，然后再对相关功能进行必要修改。常见变频器的应用宏见表1-22。    ②变频器功能预置。上面介绍的是编码方式，一般变频器的功能码包括两部分，一是功能码，二是功能数。如艾默生EV2000系列变频器功能码“F2. 00 =1”，其中“F2. 00”是功能码，表示的意义为“启动运行模式”；“1”是功能数，表示“先制动，再从启动频率启动。”又如富士G11S变频器“E21= 25”，其中“E21”是功能码，表示“Y1输出指示端子有效”；“25”是功能数，表示“Y1端子指示的是冷却风扇正在运行中”。    将选好的功能码预置到变频器，一般都是通过编程方式来进行。因此，都必须在“编程模式”下进行。尽管各种变频器的编程方式各不相同，但预置方法步骤十分相似。其基本步骤如图1-79所示。    表1-22    常见变频器应用宏

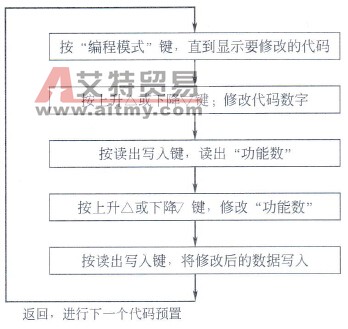

    图1-79    编程步骤框图    国产变频器的“编程模式”和“读出写入”键有的用汉字表示，但大多数变频器（国产或进口）使用英文缩写符号表示，如编程模式键常用符号有“MODE、PRG、MENU、DSP”等；读出写入键常用符号有“ENTER、FUNC/DATA，READ/ENTER”等。
