变频器的段速频率调协功能

    多段速控制功能是通用变频器的基本功能。在传动系统中，有的需要段速控制，例如工业洗衣机，甩干时滚筒的转速快，洗涤时转速慢，烘干时转速更慢，如图1-70所示。如果用变频器来控制洗衣机电动机的运转，则可选择段速控制。变频器的多段速功能一般有4～16段，段速功能的设置与执行分两种情况。
    图1-70    工业洗衣机速度图    ①按程序运行。具有此功能的变频器又称为简易PLC功能。应用时先编制段速程序，在编制段速程序时先设置各段速的频率，再设置各段速的执行时间、各段速的频率上升与下降时间及运转方向。将执行指令设置为按程序运行，当程序运行指令到达，变频器按段速运行，并可由输出指示端子发出每段速度结束和整个程序结束的指示信号，如图1-71所示。

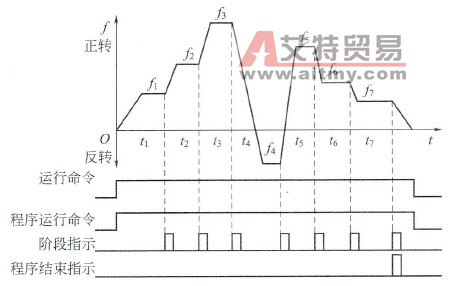

    图1-71    程序段速运行    ②由外端子控制。变频器在设置时，先设置多段速由外部控制端子控制及设置具体的控制端子，然后根据需要设置各段速频率，执行时通过外部设定的功能端子对段速进行控制，各段速的运行时间由控制端子确定。
