变频器的加速曲线和减速曲线

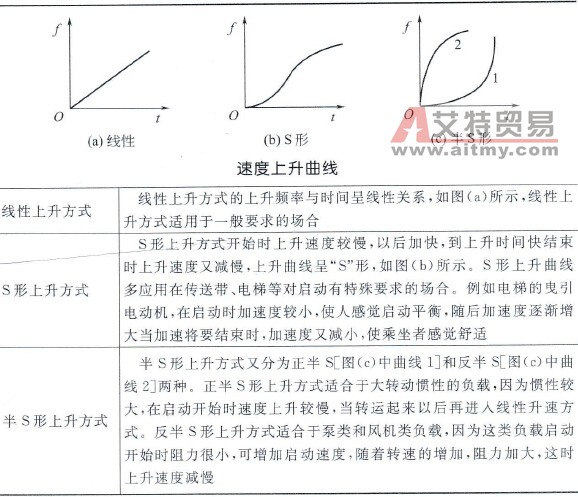

    变频器除了可预置加、减速时间之外，还可预置加速和减速曲线。    ①加速曲线。加速曲线共有3种上升方式，见表1-18。    表1-18    加速曲线上升方式

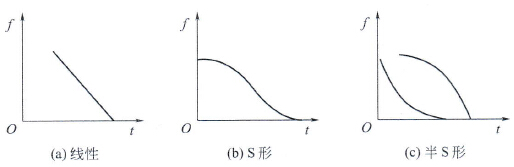

    ②减速曲线。减速曲线也有3种下降方式，如图1-67所示。其应用场合与加速曲线相同。

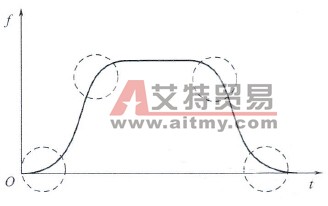

    图1-67    减速曲线    加速和减速曲线在预置时可以进行不同的组合，根据不同机型大致可以分为3种情况。    a．只能预置升、降速的方式，S形和半S形曲线的形状由变频器内定，用户不能自由设置。    b．变频器可为用户提供若干种S区（如0. 2s、0.5s、1.0s）供用户自由选用，如图1-68所示。
    图1-68    S区曲线    c．用户可以在一定的非线性区内设置时间长短。
