变频器的操作面板基础知识

    操作面板包括键盘、显示屏等。键盘主要是进行运行操作或程序预置；显示屏主要是显示主板提供的各种显示数据。图1-61为某变频器的操作面板。

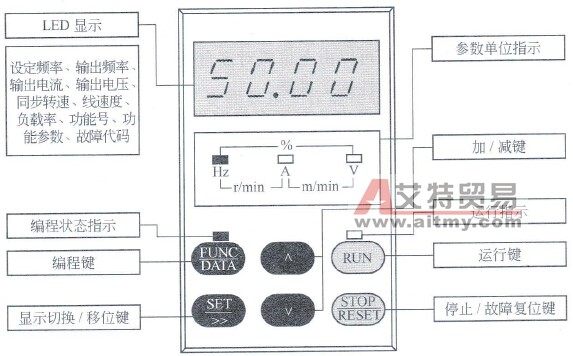

    图1-61    变频器操作面板    (1)键盘    变频器的键盘根据生产厂家不同，其形状和功能有所区别，键盘上使用的符号也不尽相同。但任何品牌的变频器其键盘都包括运行操作功能键和程序预置功能键，常用键见表1-17。    表1-17    键盘设置常用键
    (2)显示屏    变频器的显示屏分为两种，一种为LED数码显示屏，显示一些无单位的数字量和简单的英文代码；另一种为液晶显示屏，由于液晶显示屏像素多，可以显示数字和文字，是一种高档显示屏。    图1-61所示为LED显示屏，LED显示的数字和LED配合指示出数字的单位。如图1-61中LED显示50，旁边标有Hz的发光二极管点亮，即指示LED显示的50为50Hz。    显示屏主要显示的内容如下。    ①在监视模式下，显示各种运行数据，如输出频率、输出电流、输出电压、输出功率等。    ②在功能预置下，显示功能代码和数据。    ③在故障报警状态下，显示各种故障代码。
