变频器的输出信号指示控制端子

    输出信号指示控制端子一般输出的为变频器工作状态的指示信号和变频器发生故障时的紧急开关信号。根据输出信号模式不同，分为模拟信号输出端子和开关信号输出端子。为了减少信号输出端子个数，也设置了多功能输出端子，使用时根据不同需要进行预置。    ①模拟量输出指示端子FMA。模拟量输出指示端子输出的是0～10V直流模拟信号，用以指示变频器的工作频率、输出电流、输出电压、负载率等模拟量。需要指示哪种量，表头就按哪种量进行刻度，为了精确调整，表头可串人一个可调电阻。模拟量输出端子一般都为多功能，使用时根据具体指示量进行预置。    ②集电极开路输出指示端子Y1、Y2、Y3、Y4。此端子由集电极开路晶体管作为输出端，如图1-54所示。变频器输出信号通过光电管隔离，驱动集电极开路晶体管。集电极开路晶体管工作时需要接人外电源，不同品牌的变频器对电流、电压的要求不尽相同，一般电压在12～36V之间，电流在25～30mA之间，使用时要根据变频器的使用说明书进行设置，不可超出晶体管的应用极限，以免造成变频器损坏。此端子输出的是开关信号，即只能指示“有”或“无”。    下面介绍该端子常用的一些指示量。    a．运行中。此端子输出ON信号时，表示变频器正在运行；输出OFF信号时，表示变频器停止频率输出。    b．频率到达。当变频器的输出频率达到设定值，此端子输出ON信号，如图1-56所示。    c，过载预报。当变频器的输出电流超过额定值，达到保护预报值时，输出ON信号，如图1-57所示。
    图1-56    频率到达
    图1-57    过载预报    d．欠电压指示。当变频器的主电路输入电压低于了额定电压，达到变频器设定的欠电压指示值时，输出ON信号，如图1-58所示。    e．频率检出指示。变频器在工作时可任意设置检出频率，当变频器工作在这一频率时，输出ON信号，如图1-59所示。频率检出信号可用于带有电磁铁制动器的设备中，电磁铁制动器在什么时候动作，可由此信号来决定。
    图1-58    欠电压指示

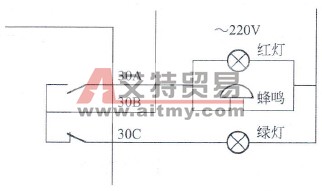

    图1-59    检出频率    ③继电器触点输出端子30A、30B、30C。继电器触点输出端子是靠继电器的触点闭合或断开工作的，工作时可接入220V交直流电压。一般变频器的触点输出端子多作为总报警输出或作为辅助电路接通或切断，图1-60是作为变频器的报警之用。当变频器正常工作时，30C与30B闭合，绿灯点亮指示变频器工作正常；当变频器故障跳闸时，30C断开，绿灯熄灭，30A与30B闭合，由红灯和蜂鸣器同时声光报警。
    图1-60    报警电路    ④计算机通信接口RS 485。变频器具有联网通信功能，由标准RS 485或RS 232通信接口进行联网控制。变频器的联网控制是变频器的一大优点，它可以由上位机对多台变频器进行控制，实现生产线或生产车间的柔性加工系统。    在变频器的控制端子中，有很多控制端子的公共端，如CM、CEM、COM、GND、G等。在变频器的内部电路中，一些电路是分块隔离的，如输入端子和CPU电路，通过光耦合器进行隔离，那么输入端子和CPU电路就不能有共同的“地”。输出指示端子也是如此，它也是通过隔离电路与CPU隔离，而且与输入端子使用的也不是同一组电源，所以也有自己的“地”。这就是变频器有多种公共接地端的原因。    在变频器应用中，不同厂家的变频器，公共端子使用的符号可能不同，但同一种变频器，标有相同接地符号的端子，接地端可以连在一起，标有不同接地符号的端子，接地端不能连在一起。    如图1-53中，输入模拟控制端子和输入触点控制端子的公共端都是标的“CM”，那么它们的公共端可以接在一起；输出指示端子的公共端标的为“CME”，那么它们和输入端子的公共端就不能接在一起。G端是接到大地的，是防止变频器漏电和抗干扰的，在使用说明书中没有指明的情况下，不要轻易将变频器的其他公共端子连接到G端，以免引起于扰或造成变频器不能正常工作。
