变频器的输入控制端子

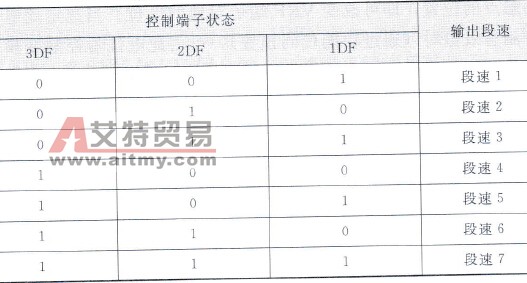

    输入控制端子分为模拟量输入控制端子和触点（数字）输入控制端子。模拟量输入控制端子一般为控制变频器的工作频率、PID反馈信号输入、热敏电阻检测信号输入等；触点输入控制端子又分一般控制端子和多功能控制端子，进行变频器功能的切换。    ①模拟量输入控制端子。模拟量输入控制端子有专为控制频率而设置的可调电阻控制端( VRF)和模拟电流输入控制端(1RF)，控制端子如图1-54所示。图中“+V”端子为频率设定电位器的正电源端，它为电位器提供稳定的标准电源；“CM”是输入端子的公共“0”电位端；“VRF”是频率控制端，改变电位器动触点的位置，即可改变VRF端子对地的电位。当选定此电位器控制有效值时（通过功能代码预置），可由此电位器控制变频器的输出频率。当选定以上模拟量控制端子控制频率时，可通过变频器的“频率增益”、“频率偏置”功能参数调整其控制灵敏度。    ②一般触点输入控制端子    a．空转控制端子MBS。当将此端子与CM闭合时，变频器停止输出，电动机处于空转制动状态。    b．外端异常紧急停止端子ES (THR)。此端子是变频器拖动的外负载发生异常而需要变频器紧急停止时的外端控制端子。当此端子有效时，变频器紧急停止。此端子可接于电动机主电路的热继电器、制动电阻的热继电器、来自生产机械的保护信号，如润滑油不足、水池于涸、停车的限位信号等。    c．报警复位端子RST (RESET)。变频器跳闸后发出报警信号。当报警解除后，变频器必须复位才可重新启动。将RST与CM闭合一次（即闭合后就断开），报警解除，变频器复位，又可重新启动工作。    ③多功能触点控制端子。图1-54中X1～X5多功能触点控制端子，该端子的功能通过变频器的功能代码进行预置来确定。多功能控制端子可一端多用，在不增加端子个数的情况下每个端子可预置多种功能。多功能控制端子由于丰富了控制功能，在高性能变频器中得到了广泛的应用。    a．预置为段速控制端子1DF、2DF、3DF。多段速控制端子是将多功能端子X1、X2、X3等通过段速功能预置作为多段速端子应用。通过将多段速控制端子与CM的不同组合闭合，可得到多种转速控制。表1 16是具有3个多段速控制端子的功能表。控制端子状态栏中，“1”表示该端子与CM闭合，“0”表示断开；在输出段速栏中给出段速1、2…，各段速的速度值可由对应的功能码进行预置。由表1-16中可见，3个DF端子按二进制进行组合时，变频器输出1～7段速。    表1-16    多段速控制端子的功能
    b．预置为频率上升( UP)和频率下降(DOWN)控制端子。此两端子也是将多功能通过功能代码预置为该端子。当将UP与CM闭合，变频器的输出频率上升；当将UP与CM断开，变频器以断开的频率运转；将DOWN与CM闭合时，变频器的输出频率下降；将DOWN与CM断开时，变频器以断开的频率运转，如图1-55所示。用UP和DOWN端子控制频率的升降要比模拟端子控制稳定性好，因为该端子为数字控制，不受于扰信号的影响。

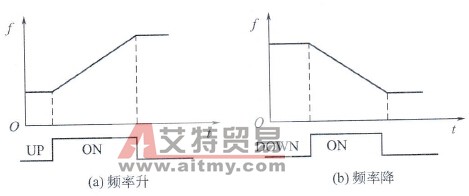

    图1-55    频率上升与频率下降控制曲线    以上介绍的只是变频器输入控制端子的几个常用功能，特别是多功能端子，它的功能还很多，有的变频器不下几十种，在使用时要根据变频器的使用说明书进行选用。    上述介绍的输入控制端子，有的是与CM端子ON时有效，有的是OFF时有效，要根据产品说明书正确使用。这些控制端子与CM之间可以接入触点开关，如按钮、继电器、行程开关；也可以接入无触点开关，如接近开关、光耦合器、PLC的输出控制电路等。
