通用变频器的布线技术方法

    合理布线能够在相当大程度上削弱干扰信号的强度，布线时，应遵守以下几个原则。    ①远离原则。干扰信号的大小与受干扰控制线之间距离的平方成反比。有数据表明，如果收干扰的控制线距离干扰源30cm，则干扰强度削弱1／2～1／3。因此，各种设备的控制线应尽量远离变频器的输入、输出线。    ②相绞原则。两根控制线相绞，能够有效地抑制差模干扰信号。这是因为，两个相邻绞距中，通过电磁感应产生的干扰电动势的方向是相反的，如图2-13所示。    研究表明，控制线相绞后，其抑制差模干扰信号的效果与绞距有关。绞距越小，则抑制差模干扰信号的效果越好。    ③不平行原则。控制线如果和变频器的输入、输出线平行，则两者间的互感越大，分布电容也越大，故电磁感应和静电感应的干扰信号也越大。    因此，控制线在空间上，应尽量和变频器的输入、输出线交叉，最好是垂直交叉。    图2-13所示变频器参考布线图，变频器至电动机电缆应独立于其他电缆走线。多台变频器的电动机电缆可以并行布线。一般电动机电缆、输入电源电缆和控制电缆安装在不同的桥架内，以避免电动机电缆和其他电缆长距离的并行走线，从而减少变频器输出电压产生的电磁干扰。当控制电缆和电源电缆必须交叉走线时，交叉角度为90°。电缆桥架之间以及桥架和接地极之间必须有良好的电气连接。

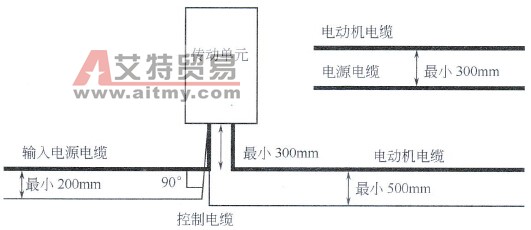

    图2-13    变频器参考布线图    模拟信号和开关量控制电缆应使用单独的屏蔽电缆，不要将24VDC和220VAC信号共用同一条电缆。
