变频器的安装基本要求

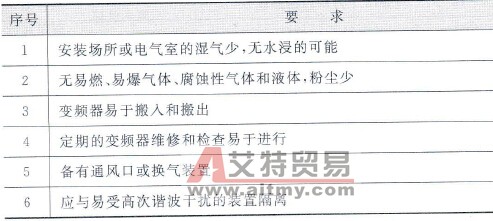

    变频器是精密的电子设备，为了确保其稳定运行，计划安装变频器时，应对其安装工作的场所和环境进行评估，以保证变频器的正常工作。    (1)场所和环境的要求。见表2-3。    表2-3    场所和环境的要求

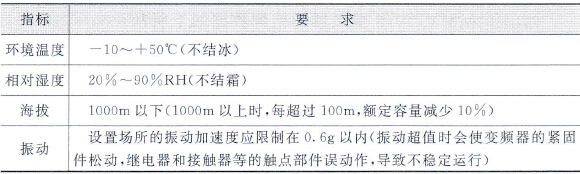

    (2)使用条件。见表2-4。    表2-4    变频器长期可靠运行的使用条件

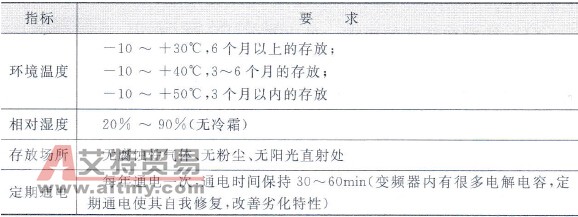

    振动场所应采取防振措施，并定期检查和维护。比较安全的方法是对振动的场所进行测量，测出振幅和频率，然后按下式计算振动加速度。    (2-12)    式中，A为振幅；f为频率。    (3)存放条件。见表2-5。    表2-5    变频器长期存放条件
    (4)安装空间    变频器运行时，会产生热量。为便于变频器通风散热，变频器应垂直安装，不可倒置。安装时，要使变频器离其他设备、墙壁及电路管道有足够的距离，如图2-1所示。变频器工作时，其散热片的温度有时高达90℃，因此安装底板必须为耐热材料。    大多数生产场合将变频器安装在电控柜内，这时应该注意变频器的散热问题。通常变频器的最高允许温度为50℃，超过这个温度应采取应对措施。

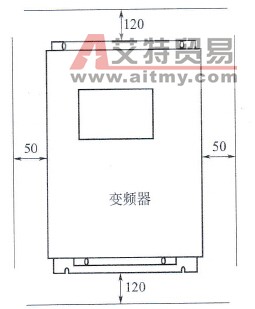

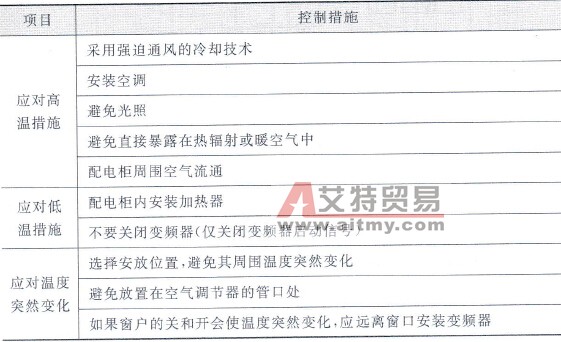

    图2-1    变频器的安装空间    (5)温度控制。见表2-6。    表2-6    温度控制

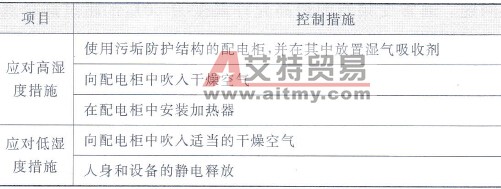

    (6)湿度控制。见表2-7。    表2-7    湿度控制

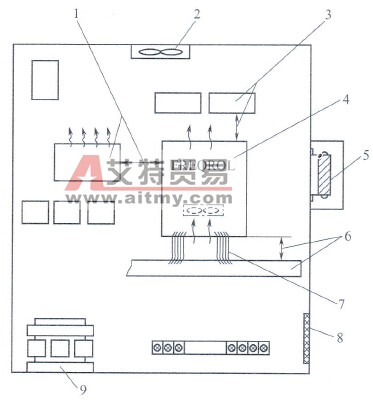

    (7)在配电柜中安装变频器的注意事项。    在配电柜中安装变频器的注意事项如图2-2所示。
    图2-2    在配电柜中安装变频器的注意事项    1-变频器与发热设备的间隙足够大，5cm以上；2-温度相对低处安装风扇，提供足够风量；3-风扇旁的其他设备不应阻碍冷空气的流通，易受到热影响的设备不应安装于此；4-正确的安装方向；5-放电电阻或能产生大热量的类似设备应该安装在外面；6-具有足够的间隙（10cm以上），以方便连接套管或冷空气的吸入；7-控制信号电缆与主电路电缆接线分离，并不要使它们弯曲；8-空气过滤网定期检查清扫；9-功率因数改善电抗器
