变频器电动机的转矩特性

    在采用变频器驱动的电机调速控制系统中，电动机的输出转矩特性与电网供电时的电机输出（转速转矩曲线等）决定于变频器的输出特性。其中，变频器输出的V/f值决定电机连续额定输出，而变频器的最大输出电流将决定电动机瞬间最大输出。    图4-6给出了普通异步电动机在V/f控制方式变频器驱动下的输出特性。由于变频器的输出电压不能高于电网电源电压，电动机在50Hz以上运转时，V/f比值减小并造成输出转矩变小。从另一角度来说，由于电动机定子线圈阻抗的电压降增大，作用在转子线圈上的感应电势减小，其转矩以转速的反比减少。

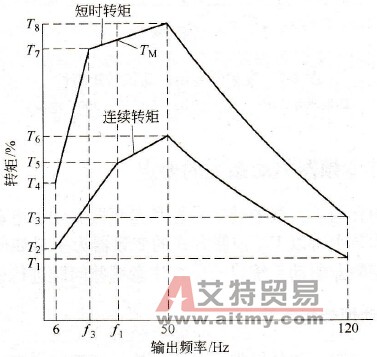

    图4-6    变频器驱动下的普通异步电动机转矩特性    （转矩以50Hz，4极电动机的额定转矩为100%）    当变频器的输出频率在f1~50Hz（或60Hz）之间时，可以按原来的恒转矩特性考虑，但由于转速的降低将导致电机冷却能力的下降，所以可允许的连续运转转矩也将下降。    在6~f1Hz之间，电动机冷却能力下降，而且电动机定子线圈的阻抗压降的相对影响增大，使得连续运转转矩大幅度下降。此时，运转频率越低变频器输出电压越低，电动机内部压降的影响越大，转矩急剧减小。

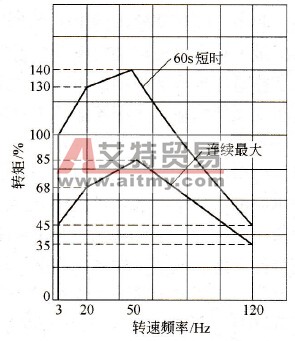

    图4-7    变频器专用电动机转矩特性    [基频速度50Hz（选择50Hz V/f特性，200V电源）]
