变频器的操作和显示

    (1)电位器型    初期的变频器多用此方式，现在已基本淘汰，只有小容量的简易型变频器，如FVR-S11S-V仍采用此方式。其容量为0.2～1. 5kVA，适配电动机0.1～0.75kW，输出频率50/60Hz自由转换。可用于生产传送带、风机、水泵和需要适应不同地区额定频率有异的场合（最高输出频率可在50Hz、60Hz、100Hz、120Hz四种组合中进行选择）。电位器型FVR-S11S的面板外形如图2-28所示。

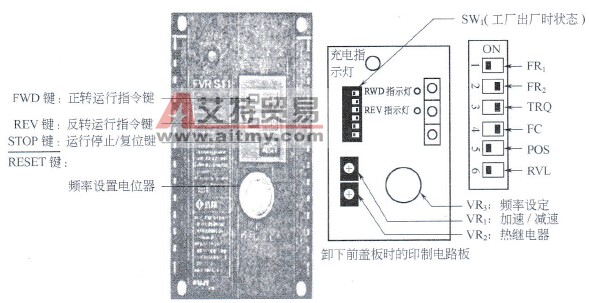

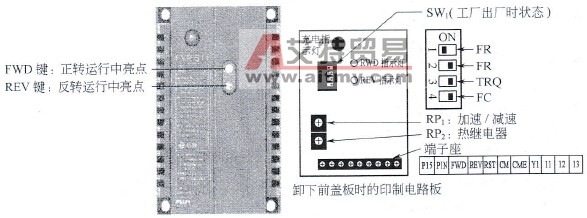

    图2-28    FVR-S11S面板及操作方法   该变频器只有三个按键：正转(FWD)、反转(REV)、停止(STOP)和三个电位器：面板上的频率设定电位器(VR3)，卸下面板置于印制电路板上的加减速电位器(VRl)和过载保护电子热继电器整定用电位器(VR2)。功能选择则由6个开关通过不同组合来完成。    ①选择基本频率 FR1置ON，FR2置ON，fN=50Hz    FR1置OFF，FR2置ON，fN =60Hz    ②转矩提升  弱转矩 TRQ置ON    强转矩 TRQ置OFF    ③转波频率低载波频率FC置ON    高载波频率 FC置OFF    ④电源接通与FWD、REV的联锁 POS置ON解开联锁    ⑤防止反转 RVL置ON则不能反转    (2)键盘型（带遥控操作器）    键盘型是目前国内外变频器最常见的方式，其发展方向是采用程序菜单选择功能画面，故键盘数量大大减少。    现介绍富士电动机最新型号FR5000G11S的操作和运行。该变频器的键盘面板外观如图2-29所示。键盘面板分键盘和显示器两大部分。它是一台数字操作器，它与变频器的本体通过串行的通信口进行连接，亦可从变频器本体上拆下来进行远距离控制。面板上的9个键用于更换画面，变更数据和设定频率。

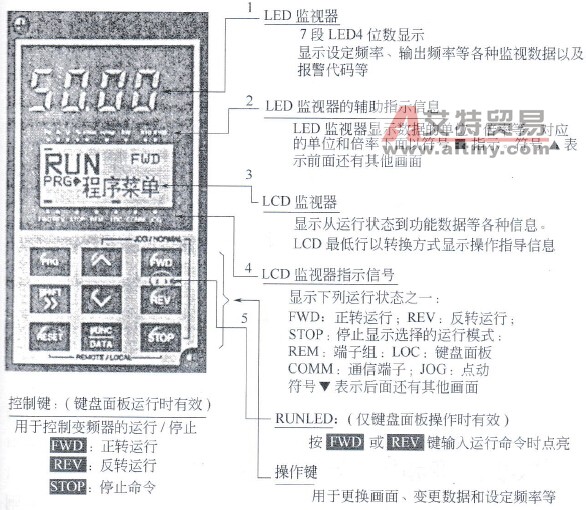

    图2-29    富士电动机最新型号FR5000G11S的键盘面板外观    显示器有5个内容：如图上标注的1～5。其中1为LED监视器，用7段LED显示4位数，显示的内容为设定频率、输出频率等监控数据及报警代码；2为LED监视器的各种辅助信息，如数据的单位(kW)、倍率（×10或×100）；3为LCD监视器，显示运行状态和功能数据；4为LCD监视器指示信号，显示运行状态，如正转运行( FWD)、反转运行(REV)、停止(STOP)、端子操作(REM)、面板操作(LOC)、通信(COMM)、点动(JOG)等；5为显示执行(RUN)，仅键盘面板操作有效。    (3)串行通信型    用RS 485接口与上位机连接，最适宜于多挡速度运行和程控运行，如富士电动机的FVR-S11S-C就属于这种类型。它在面板上既无电位器也无键盘，它由来自外部的串行通信数据给予运行指令及进行频率设定。其外观如图2-30所示。其功能代码在说明书中均有具体规定，如F07为加减速时间可从0.1～20s，F09为转矩提升，F11为电子热继电器动作整定从20%～135%等。一台主机可控制该类变频器15台。
