三位旋钮开关控制的变频器正、反转电路

    1) 硬件设计    硬件设计如图9.6所示，此图与图9.3所示的正转控制电路完全类似，只是把旋钮开关改为3位开关了，即开关有“正转”、“停止”、“反转”3个位置。

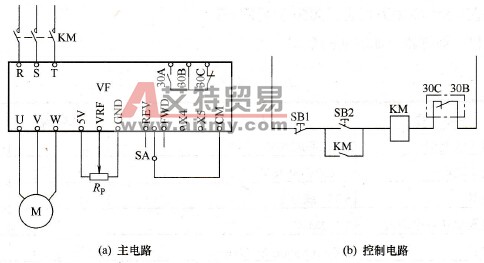

    图9.6    旋钮开关控制正、反转电路    2) 参数设计    相关参数设定如下。    (1) F00设定为50Hz(设定变频器输出频率为50Hz)。    (2) F02设定为2（设定端子FWD、REV控制变频器运行，面板停止／复位键无效）。    (3) F03设定为0（变频器与电机依设定的减速时间，以减速的方式减速至0）。    (4) F08设定为5s(加速时间设定)。    (5) F09设定为Ss(减速时间设定)。    (6) F23设定为21Hz(第一个回避频率设定)。    (7) F24设定为35Hz(第二个回避频率设定)。    (8) F69设定为0（设定外部端子有效）。    (9) F94设定为12(继电器输出设定为故障输出)。    此方案的优缺点也和图9.4所示电路相同，即电路结构简单，但难以避免由KM直接控制电动机的误操作。
