变频器驱动系统中电动机外壳保护的选定

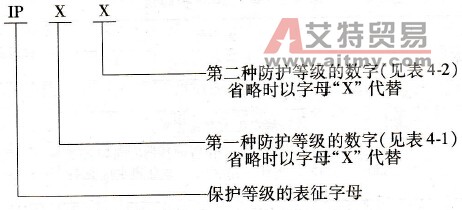

    为了保护电动机正常稳定的运转，生产厂家设计了多种形式的电机外壳保护构造，防止电动机产生对人身的伤害以及保护电机避免受到外部环境的影响或损害。我国于1985年2月颁布了《电机外壳防护分级》（GB4942.1-1985），标准中规定了两种防护等级：    第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件（光滑的旋转轴和类似部件除外），以及防止固体异物进入电机。    第二种防护：防止由于电机进水而引起的有害影响。    表示防护等级的代号由表征字母“IP”及附加在后的两个表征数字组成。第一位数字表示第一种防护的各个等级，第二位数字则表示第二种防护的各个等级。

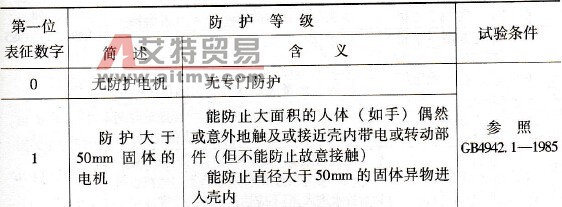

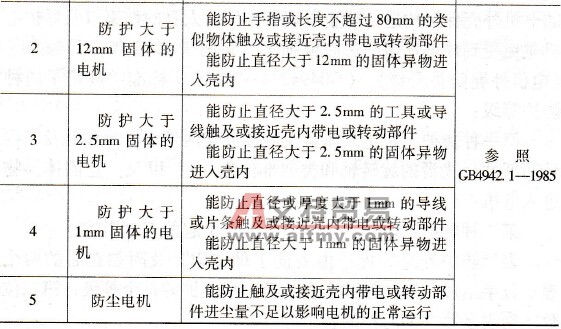

    表4-1    第一种防护等级

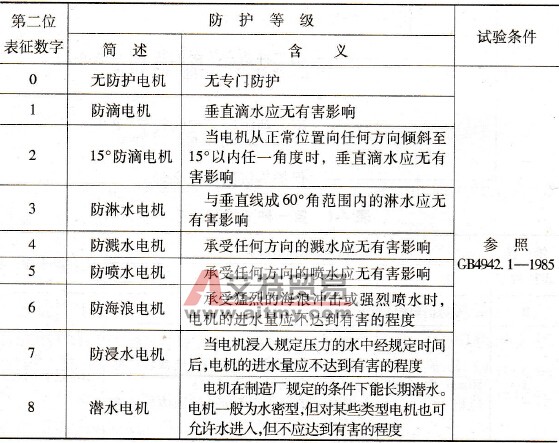

    表4-2    第二种防护等级
