变频器驱动系统中选定电机的轴电压

    在电动机转子轴两端、轴与轴承之间可产生称之为轴电压的电压。一般的工业用正弦波电源供电时也会产生轴电压，用变频器驱动时由于输出波形含有高次谐波成分而使其影响增大，并且随着运转频率而成比例增大。若轴电压超过轴承所允许的值，会通过油膜放电或者导电，使轴和轴承受到损坏。    这个轴电压是由于磁路的不平衡和静电感应等原因产生的，根据轴承的种类不同其耐电压程度有所不同。滑动轴承的界限在300~ 500mV（有效值），滚动轴承在300mV左右。采用一般通用变频器驱动异步电动机时，轴电压的问题可以不去考虑，而使用超过200~ 500kW的电动机时，特别是对已有的风机等进行改造，由变频器驱动实行调速运转的场合，需事前确认轴电压的大小。图4-29给出了轴电压的实际测量方法。

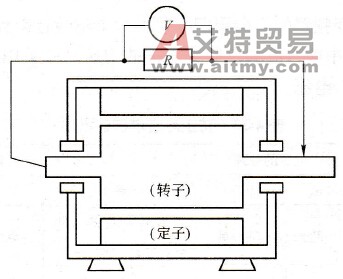

    图4-29    轴电压的测量方法（轴-轴）    V-测量仪表；R-无感应电阻
