变频器驱动系统中选定电机的重复短时工作制运

    当负载为停歇式负载时，采用ZC和工作时间来表示。ZC为负荷持续率，即在重复短时工作制中的一个周期内加载时间与周期时间的比率t1/(t1+f2)，其中t1为加载时间，t2为停止时间。如图4-27所示的断续负载，若设定负载转矩的等价有效值为Trms，则

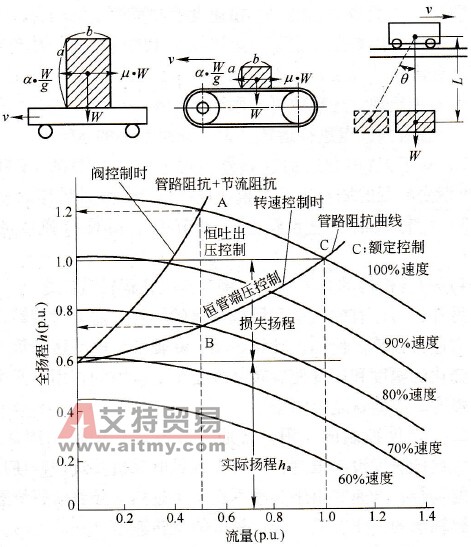

    图4-26    泵的全扬程一流量特性    （实际扬程ha=0.6[p．u．]）

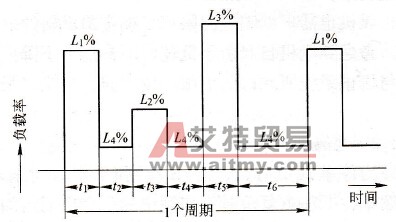

    图4-27    断续负载    L1%~L4%-相对50Hz额定转矩的百分数；t1~t6-时间（每周期不超过600s）      (4-31)    Trms若小于电动机产品说明书中列出的连续运转转矩，则认为是合适。但是，瞬时最大转矩不能超过图4-6所示的短时运转转矩及规定的工作时间定额。例如，在图4-6之中，若以f1运转时，各转矩L1~L4必须在最大转矩TM之下，Trms在Ts之下。    再有，由于短时工作制运转时不断的进行起动、停止，为了得到起动时、稳速运转时、减速时的电流，必须同样如式4-31进行等价有效值Irms的计算。此Irms若在相应周期平均速度图4-6中连续运转转矩所对应的电流值以下，则可认为适合。
