变频器的主电路电线

    在选择主电路电线尺寸时，和普通的动力电线相同，应考虑电路中的电流容量，短路保护，因温度升高造成的容量减少和线路上的电压降以及端子构造等问题。    因为变频器的输入功率因数小于1，所以变频器的输入电流通常可能会大于电动机电流，对这点应特别注意。   另外，当变频器和电动机之间的配线距离较长时，线路上的压降较大，有时会出现因电压过低而造成的电动机转矩不足，电流增加，电动机过热等现象。特别是当变频器输出频率较低时输出电压也较低，对于采用了V/f控制的通用变频器来说，线路的压降对V/f的比也将有较大影响，所以尤其需要注意。    一般来说，在选择主电路电线的线径时应保证变频器与电动机之间的线路电压降在2%～3%以内。而线路上的电压降则可以由下式求得    (5-1)式中V-线路电压降，V；    R-单位长度的电线电阻，mΩ/m；    L-电线长度，m；    I-线路中电流，A。    另外，在配线距离较长的场合，为了减少低速运行区域的压降（将造成电动机转矩不足），应使用线径较大的电线。当电线线径较大无法在电动机和变频器的接线端上直接连线时，可以如图5-2所示，设一个中继端子。

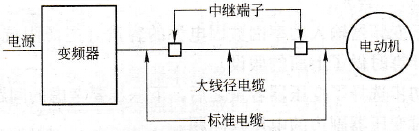

    图5-2    大直径电缆线中继连接
