变频器周边设备的种类

    在选定了变频器之后，下一步的工作就是根据需要选择与变频器配合工作的各种周边设备。正确选择变频器周边设备主要是为了以下几个目的。    (1)保证变频器驱动系统能够正常工作；    (2)提供对变频器和电机的保护；    (3)减少对其他设备的影响。    变频器的周边设备主要包括图5-1给出的几种类型。该图是一个示意图，它以变频器为中心，给出了所有类型的周边设备，而表5-1则给出了这些周边设备的主要功能。在实际应用过程中，用户可以根据需要进行选择，并参照本章的内容计算所需周边设备的容量。

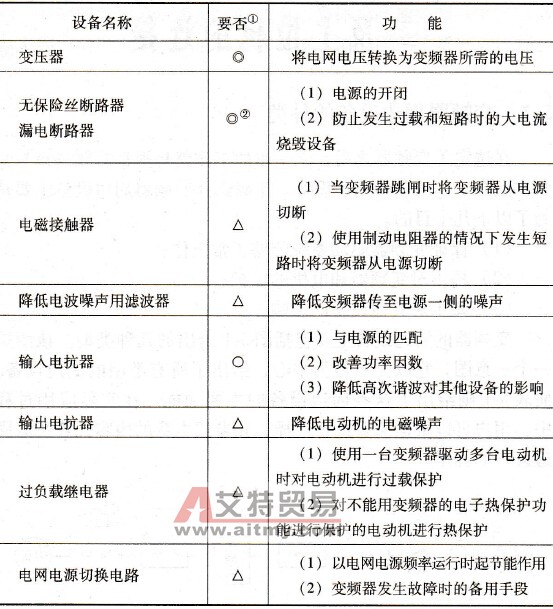

    图5-1    变频器周边设备    1-变压器；2-线路用断路器，漏电断路器；3-电磁接触器；4-电波噪声滤波器；5-输入电抗器；6-输出电抗器；7-过载继电器；8-电网电源切换电路    另外，在进行变频器驱动系统设计时还应该考虑到在主电路部分使用的动力电线和在控制电路部分使用的控制电线的线径。虽然这些电线不能称为设备，但因为它们也是为了保证系统能够正常工作必不可少的部分，所以在本章中我们也将专门对电线的选择进行简单介绍。    表5-1    变频器周边设备的功能
    ①◎-绝对需要，○-建议设置；△-根据系统需要进行选择。    ②通常选择MCCB或ELCB中的一种。
