森兰SB40系列变频器端子级操作面板简介

    1．森兰SB40系列变频器外部模拟信号端子VRF的介绍    外部模拟信号端子VRF是模拟电压(DC 0～5V或0～10V，输入电阻10kΩ)信号的输入端，当参数设计成相应值后，加在VRF和GND两点之间的电压与变频器的输出频率是成比例关系的。    2．森兰SB40系列变频器外部端子X4、X5介绍    当F69=0时，X4、X5与CM接通／断开，选择4种加、减速时间(功能码：F08～F15)：F01=4或5时，X4、X5作外控加、减频率用，加、减速时间固定为第一加、减速时间，X4为递减，X5为递增。    3．森兰SB40系列变频器操作面板说明    操作面板外观如图9.8所示。

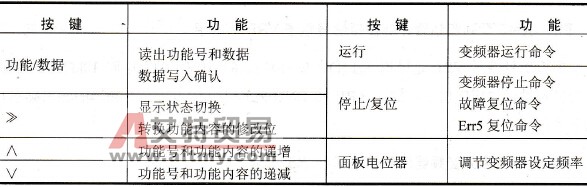

    图9.8    森兰SB40系列变频器操作面板外观    注：显示同步转速、线速度时，大于9999时所显示值为前4位有效数字。    该面板共有4种：不带面板电位器中、英文面板，面板电位器中、英文面板，在此仅给出一款加以说明，说明如表9.8所示。    表9.8    带面板电位器中文面板

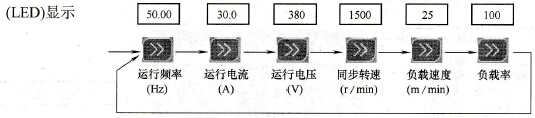

    注：出厂时变频器操作面板没有频率调节电位器，如果需要带频率调节电位器的操作面板，请在订货时提出要求。    4．森兰SB40系列变频器操作面板操作说明    1) 变频器运行时显示内容切换（以15kW变频器为例）

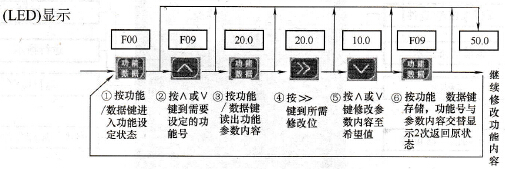

    2) 变频器参数设定操作(将F09减速时间设定为10s)

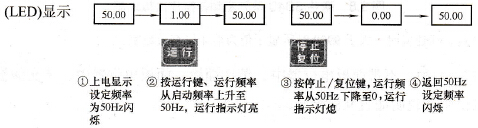

    3) 变频器运行操作
    5．相关参数介绍    1)F01：频率给定方式    设定范围：0～5     说明：本功能参数是用来选择变频器的频率设置方式的。    F01=0:频率由F00或面板∧/∨键控制。    变频器上电时将F00功能的频率值作为设定频率，在运行和停止时，均可以用∧/∨键或修改F00功能内容来改变变频器的设定频率。    F01=1:频率由面板电位器控制。    变频器将面板电位器对应的频率值作为设定频率，在运行和停止时，均可以用调节面板电位器改变变频器的设定频率。    F01=2:频率由外控端子VRF信号控制。    变频器将外控端子VRF输入信号对应的频率值作为设定频率，在运行和停止时，均可以用调节VRF输入信号改变变频器的设定频率，VRF可以通过SW2短接针开关选择0～5V与0～10V信号模式。    F01=3:频率由外控端子IRF信号控制。    变频器将外控端子IRF输入信号对应的频率值作为设定频率，在运行和停止时，均可以用调节IRF输入信号改变变频器的设定频率。    F01=4:频率由F00或由∧/∨键和X4、X5设定，记忆设定的频率。    变频器上电时将F00功能的频率值作为设定频率，在运行和停止时，均可以用∧/∨键或修改F00功能内容来改变变频器的设定频率，也可以通过外控端子X4(递减)、X5(递增)来改变变频器的设定频率，在变频器掉电时，自动存储设定频率的所有改变。    F01=5:频率由F00或由∧/∨键和X4、X5设定，不记忆X4、X5设定的频率。    操作过程同F01=4，在变频器掉电时，自动存储F00和∧/∨键对设定频率的改变，不存储端子X4、X5对设定频率的改变。    2)F39:端子加、减频率设定范围：0.01～1.00Hz    说明：当F01=4或5时，设定外部端子X4、X5调整频率的步进量，其他情况无效。
