变频器的跳跃频率控制功能

    1)机械谐振及其消除    任何机械都有一个固有的振荡频率，它取决于机械结构。其运动部件的固有振荡频率常常和运动部件与基座之间以及各运动部件之间的紧固情况有关。而机械在运行过程中的实际振荡频率则与运动的速度有关。在对机械进行无级调速的过程中，机械的实际振荡频率也不断地变化。当机械的实际振荡频率和它的固有频率相等时，机械将发生谐振。这时，机械的振动将十分剧烈，可能导致机械损坏。    消除机械谐振的途径如下。    (1)改变机械的固有振荡频率。    (2)避开可能导致谐振的速度。    在变频器调速的情况下，设置回避频率f使拖动系统“回避”可能引起谐振的转速。    2)预置回避频率的具体方法    预置回避频率的方法是通过设置回避频率区域实现的，即设置回避频率区的上、下限频率。    回避区的下限频率fL，是在频率上升过程中开始进入回避区的频率；回避区的上限频率fH，是在频率上升过程中退出回避区的频率。参数Pr.31～Pr.36=0～400Hz，最多可设置3个区域，如图6.23所示。

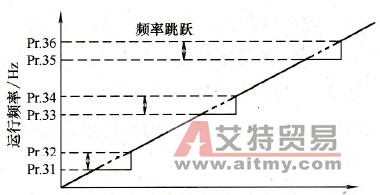

    图6.23    3个回避区
