变频器的上、下限频率控制功能

    上限频率和下限频率是指变频器输出的最高、最低频率，常用fH和fL来表示。根据拖动系统所带负载不同，有时要对电动机的最高、最低转速给予限制，以保证拖动系统的安全和产品的质量，另外，由操作面板的误操作及外部指令信号的误动作引起的频率过高和过低，设置上限频率和下限频率可起到保护作用。常用的方法就是给变频器的上限频率和下限频率赋值。一般的变频器均可通过参数来预置其上限频率fH和下限频率fL，当变频器的给定频率高于上限频率fH或者是低于下限频率fL时，变频器的输出频率被限制在fH或fL。上限频率参数由Pr.1=0～120设定；下限频率参数由Pr.2设定。    注意：上限频率fH是根据生产需要预置的最大运行频率，它并不和某个确定的参数相对应。假如采用模拟量给定方式，给定信号为0～5V的电压信号，给定频率对应为0～50Hz，而上限频率fH=40Hz，则表示给定电压大于4V以后，不论如何变化，变频器输出频率为最大频率40Hz，如图6.22所示。

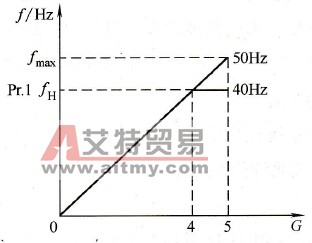

    图6.22    fmax和fH与给定信号的关系
