变频器的面板配置(FR-P202-02)及键盘简介

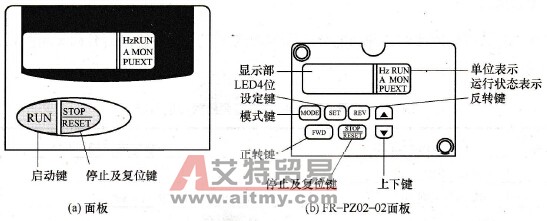

    面板配置如图6.4所示。
    图6.4    FR-P202-02操作面板    1．显示    FR-E500系列变频器LED显示屏可以显示给定频率、运行电流和电压等参数。显示屏旁边有单位指示器状态指示。    Hz-显示频率。    A-显示运行电流。    RUN-显示变频器运行状态。正转时灯亮，反转时灯闪烁。    MON-监视模式状态显示。    PU-PU操作模式显示。    EXT-外部操作模式显示。    注意：组合模式1、2时PU、EXT同时亮。    2．键盘    键盘各键的功能如下。    键——用于控制正转运行。    键——用于选择操作模式或设定模式。    键——用于进行频率和参数的设定。    键一一在设定模式中按下此键，则可连续设定参数。用于连续增加或降低运行频率。按下此键可改变频率。    键——用于给出正转命令。    键——用于给出反转命令。    键——用于停止运行变频器及变频器保护功能动作，使输出停止及复位变频器。
