变频器的升速与降速控制电路

    如果操作面板远离控制柜，可以不用模拟信号，而用触点信号完成无级调速设定。变频器的输入控制端中，经过功能设定，可以作为升速和降速之用。可采用变频器的遥控功能来实现。    用Pr.59可选择有无遥控设定功能及遥控设定时有无频率设定值记忆功能。Pr.59的参数值的功能如表6.10所示。    表6.10    Pr．59参数值及功能
    Pr．59设定值     动作说明 遥控功能设定 频率设定记忆功能(E2PROM)     0     没有       1     有     有     2     有     没有     当选择遥控设定功能时，RH、RM、RL端子功能改变为加速(RH)、减速(RM)、清除(RL)。信号RH、RM、RL可在Pr.180～Pr.183(输入端子功能选择)处设定。把遥控设定频率（用RH、RM设定的频率）存储在存储器里。一旦切断电源再通电时，输出频率为此设定值，重新开始运行(Pr.59=1)。    频率设定值的记忆条件如下。    (1)启动信号(STF或STR)为OFF时刻的频率。    (2)RH（加速）及RM(减速)信号为OFF状态持续1min以上时的频率。    无极调速运行如图6.46所示。

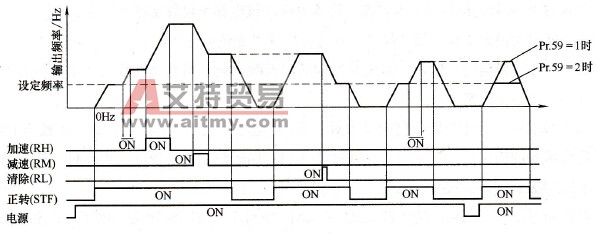

    图6.46    无极调速运行    选择遥控功能时，注意以下3点。    (1)频率可通过RH(加速)和RM(减速)在0到上限频率（由Pr.1或Pr.18设定值）之间改变。    (2)加速或减速信号ON时，设定频率按照Pr.44或Pr.45设定的时间斜率改变。输出频率加、减速时间为Pr.7和Pr.8的设定时间。因此，长的预设时间会引起实际输出频率的变化。    (3)即使启动信号(STF或STR)处于OFF时，如果加速(RH)、减速(RM)信号ON，设定频率会变化。    变频器升、降速控制如图6.47所示。
    图6.47    变频器升速、降速控制    利用这两个升速和降速控制端子，可以在远程控制中通过按钮开关来进行升速和降速控制，从而灵活地应用在各种自动控制的场合。
