变频器的原理框图

    变频器的实际电路相当复杂，图6.2所示为变频器的内部原理框图。从图中可以看出变频器的基本组成，图的上方是由电力电子器件构成的整流器、中间环节、逆变器主电路，R、S、T是三相交流电源输入端，U、V、W是变频器三相交流电源输出端；图的下方是以16位单片机为核心的控制电路，以及过电压、过电流、过热、过载等多种保护电路，周边引出许多种输入／输出控制端子。

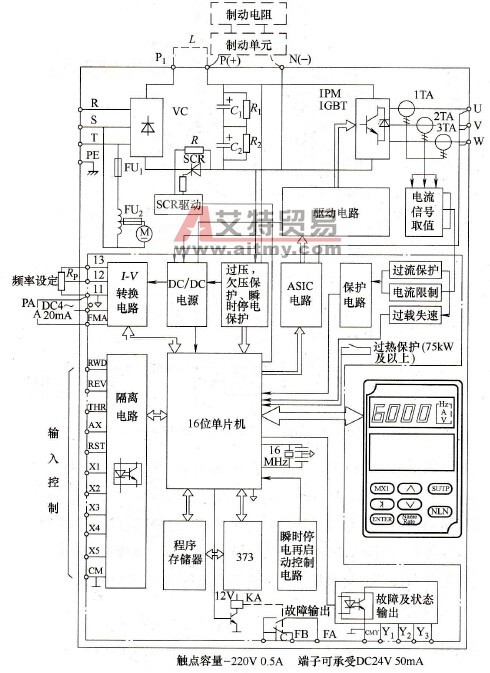

    图6.2    变频器的内部原理框图
