变频器的正、反转控制电路

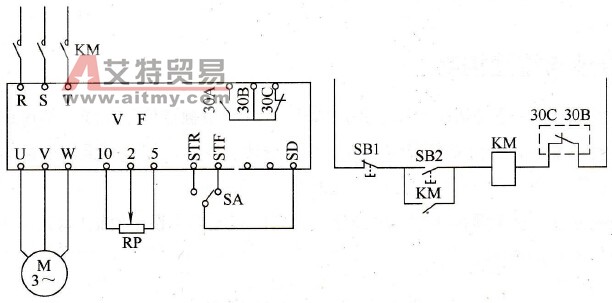

    1．旋转开关控制电路    3位旋转开关控制正、反转电路如图6.44所示。

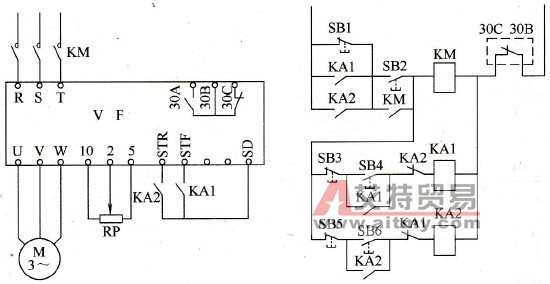

    图6.44    3位旋转开关控制正、反转电路    按下SB2，交流接触器KM形成自锁，主触点KM接通。当3位旋转开关旋转到STF位置时，电机可以正转；旋转到STR位置，电机可反转；在停止位置电机不转。图6.44所示电路的优点是简单；缺点是难以避免由KM直接控制电动机或在SA尚未停机的情况下通过KM切断电源的误动作。    2．继电器控制的正、反转电路    继电器工作的控制电路如图6.45所示。
    图6.45    继电器控制的正、反转电路    按钮SB2、SB3用于控制接触器KM，从而控制变频器接通或切断电源。    按钮SB3、SB4用于控制正转继电器KA1，从而控制电动机的正转运行与停止。    按钮SB5、SB6用于控制反转继电器KA2，从而控制电动机的反转运行与停止。    正转与反转运行只有在接触器KM已经动作、变频器已经通电的状态下才能进行。    在按钮SB1常闭并联的KA1、KA2触点用以防止电动机在运行状态下通过KM直接停机。
